Saiba porque é importante detect fissuras em ambientes industriais e como a deteção de fissuras utilizando modelos de aprendizagem profunda como o Ultralytics YOLOv8 automatiza este processo.
Expanda os seus projetos de visão computacional com Ultralytics
Quando você olha para uma rachadura em uma superfície, pode parecer um pequeno problema, mas é um bom indicador precoce de sérios danos estruturais. Por exemplo, as pontes são inspecionadas regularmente quanto a rachaduras, e elas representam 90% de todos os danos em pontes a cada ano. Tradicionalmente, a inspeção de rachaduras é feita manualmente e pode ser demorada. A inteligência artificial (IA) pode entrar em ação para tornar a detecção de rachaduras mais simples.
Para além das pontes, a deteção de fissuras com recurso à aprendizagem profunda é útil em muitos contextos industriais. Ajuda a garantir a integridade do edifício na construção, evita tempos de paragem dispendiosos no fabrico e torna as inspecções de estradas e pavimentos mais seguras e eficazes. Neste artigo, vamos analisar mais detalhadamente como pode utilizar modelos de IA e visão computacional como o Ultralytics YOLOv8 para detect e segment fissuras de forma muito mais rápida e fácil do que os métodos tradicionais.
O que é segmentação de fissuras?
Antes de nos aprofundarmos na segmentação de rachaduras, vamos entender a segmentação. Segmentação é uma tarefa de visão computacional que envolve dividir uma imagem em diferentes regiões ou segmentos. O objetivo é simplificar a imagem e facilitar a análise. A segmentação oferece uma compreensão no nível do pixel, enquanto tarefas como a detecção de objetos usam bounding boxes para identificar e localizar objetos.
Existem diferentes tipos de técnicas de segmentação:
Segmentação Semântica: Isso significa rotular cada pixel em uma imagem com uma classe específica, como 'estrada', 'edifício' ou 'árvore'. Todos os pixels da mesma classe são tratados como uma única entidade.
Segmentação de Instâncias: Em contraste com a segmentação semântica, ela diferencia entre instâncias separadas da mesma classe, como diferentes carros em uma imagem.
Segmentação Panóptica: Isso combina abordagens de segmentação semântica e de instância para fornecer uma compreensão detalhada da categorização em nível de pixel e instâncias de objetos distintos em uma imagem.

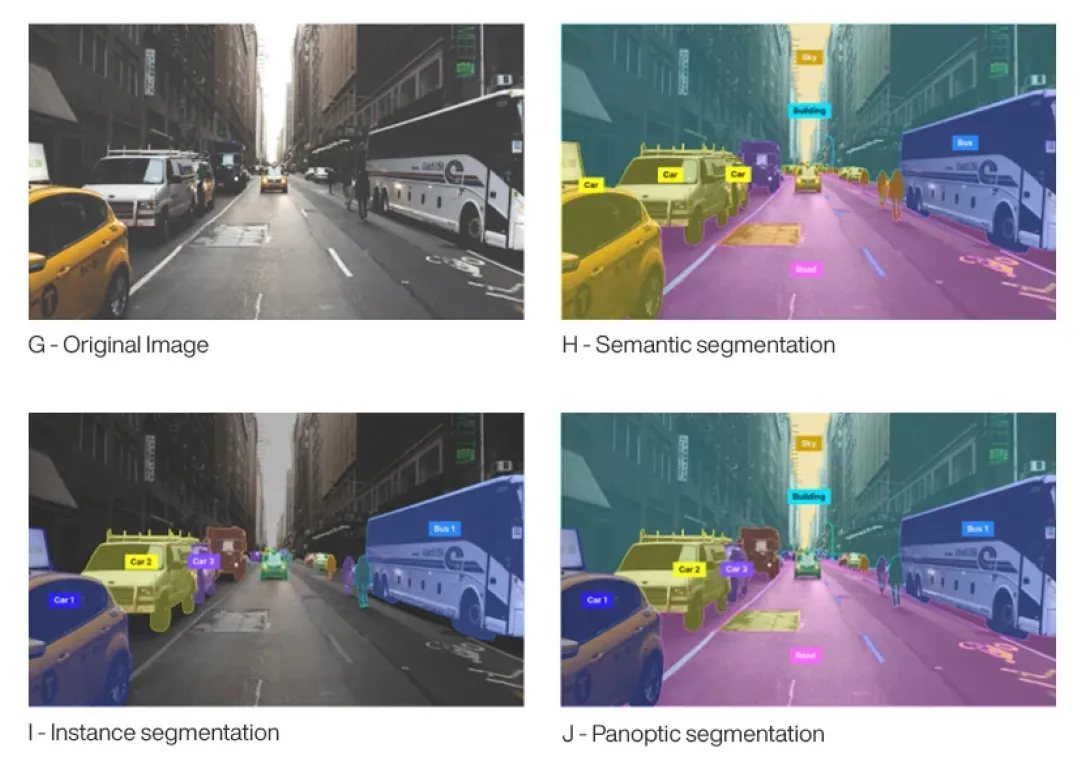

Fig 1. Diferenças entre as técnicas de segmentação: imagem original (G), segmentação semântica (H), segmentação de instância (I) e segmentação panóptica (J).
No que diz respeito à detecção de rachaduras, a segmentação de instâncias é uma ótima escolha. Ao segmentar cada rachadura de forma única, podemos identificá-las e analisá-las individualmente. Por exemplo, podemos calcular a área de uma rachadura contando o número de pixels que ela ocupa na imagem.
Entendendo como funciona a segmentação de fissuras
O primeiro passo para implementar a segmentação de fissuras é considerar a configuração correta da câmara, que pode diferir dependendo da aplicação. Se estiver a inspecionar uma estrutura maior, como um edifício, a utilização de drones pode ser a melhor abordagem para captar imagens de alta resolução de vários ângulos. Por outro lado, se estiver a inspecionar chapas de metal após a fabricação, pode ser melhor utilizar câmaras fixas de alta resolução posicionadas estrategicamente para captar imagens detalhadas das superfícies.
Depois de finalizar a configuração da câmara, pode treinar um modelo de visão por computador que suporte a segmentação de instâncias, como o YOLOv8. O Roboflow Universe Crack Segmentation Dataset contém imagens anotadas de fissuras e pode ser usado para treinar seu modelo. Também pode criar o seu próprio conjunto de dados, capturando e anotando imagens de fissuras específicas da sua aplicação.
O modelo aprende a segment as fissuras através de aprendizagem supervisionada. Durante o treino, é alimentado com imagens e etiquetas que mostram onde estão as fissuras. O modelo ajusta seus parâmetros internos para minimizar a diferença entre suas previsões e os rótulos reais. Após o treinamento, ele pode ser usado para analisar novas imagens e segment cada fissura de forma exclusiva.
Fig. 2. Utilização do Ultralytics YOLOv8 para segmentação de fissuras.
Aplicações industriais da segmentação de fissuras
A detecção e segmentação de fissuras são incrivelmente úteis em diversas aplicações industriais, desde a manutenção de infraestruturas até ao controlo de qualidade na produção. Ao identificar e analisar com precisão as fissuras, estas técnicas ajudam a promover a segurança, a longevidade e a qualidade em muitos domínios. Vejamos alguns exemplos.
Manutenção da qualidade de estradas e pavimentos
As rachaduras nas estradas são um problema comum causado por condições climáticas, tráfego intenso e desgaste natural. As mudanças na temperatura podem fazer com que o pavimento se expanda e contraia, levando a rachaduras. Veículos pesados adicionam estresse à superfície da estrada, e a água que penetra em pequenas rachaduras pode alargá-las e aprofundá-las com o tempo. Essas rachaduras podem levar ao desgaste prematuro, falhas estruturais e maior perigo para as pessoas que dirigem na estrada. A detecção precoce usando segmentação de rachaduras pode ajudar a otimizar a manutenção das estradas.
Fig 3. Uma fissura em uma estrada. Fonte da imagem: Envato Elements.
As fissuras detectadas e segmentadas usando visão computacional podem ser classificadas em níveis de gravidade baixo, médio e alto com base no seu tamanho. A classificação das fissuras ajuda as equipes de manutenção a priorizar. Por exemplo, as fissuras de alta gravidade podem ser tratadas primeiro para evitar falhas críticas e melhorar a segurança rodoviária, enquanto as fissuras de gravidade média e baixa podem ser agendadas para reparações subsequentes e verificações de rotina. Ao fazê-lo, a equipe de manutenção pode otimizar o uso de recursos, reduzir os custos de manutenção e minimizar as interrupções para os utentes da estrada.
Inspeção e monitoramento estrutural
A detecção de fissuras também pode ser usada para manter a qualidade e a segurança de edifícios e outras estruturas. Tal como as estradas, os edifícios podem desenvolver fissuras devido a alterações climáticas, fadiga do material e desgaste normal. A maquinaria pesada utilizada durante a construção também pode exercer pressão adicional sobre as estruturas, causando mais fissuras.
Fig 4. Utilização de um telefone celular para tirar fotos para segmentação de fissuras.
Ao identificar e tratar com precisão as fissuras, o tempo de vida de edifícios e estruturas pode ser significativamente prolongado. Os dados recolhidos pelos sistemas de deteção de fissuras também podem ser utilizados para melhorar as normas e regulamentos de construção. Ao analisar padrões e causas de fissuras em diferentes projetos, os especialistas do setor podem desenvolver melhores práticas e materiais de construção.
Detecção de fissuras em petróleo e gás
Na indústria de petróleo e gás, a detecção de rachaduras é essencial para manter a segurança e a confiabilidade de oleodutos, tanques de armazenamento e outras infraestruturas vitais. Os oleodutos geralmente cobrem longas distâncias e enfrentam condições ambientais adversas que podem causar mudanças de pressão e fadiga do material, levando a rachaduras. Tradicionalmente, a detecção de rachaduras é feita usando medidores de inspeção de dutos (pigs), testes ultrassônicos e radiografia. Se essas rachaduras não forem detectadas e corrigidas precocemente, elas podem levar a problemas graves, como vazamentos e explosões. Rachaduras nesta indústria representam um enorme risco para o meio ambiente e para os seres humanos.
Fig 5. Trabalhadores inspecionando tanques de gás em um trem. Fonte da imagem: Envato Elements
A segmentação de fissuras usando visão computacional permite o monitoramento contínuo das condições dos dutos. As equipes de manutenção podem fazer reparos oportunos e evitar possíveis desastres, identificando fissuras precocemente.
Inspeção automatizada de peças de fabricação
A inspeção automatizada utilizando a segmentação de fendas está a transformar o controlo de qualidade no fabrico. Anteriormente, a deteção de fissuras era feita através de verificações visuais, inspeção por penetração de corante e inspeção por partículas magnéticas. Ao integrar sistemas avançados de imagem e visão por computador na linha de produção, os fabricantes podem detect até as mais pequenas fissuras e defeitos nas peças imediatamente após a sua produção. Todos os componentes podem ser verificados e cumpridos os padrões de alta qualidade antes de chegarem aos clientes.
A inspeção automatizada melhora a precisão e a eficiência, fornecendo feedback em tempo real para que as equipes de produção possam corrigir rapidamente quaisquer problemas. Isso economiza custos, reduzindo a necessidade de inspeções manuais e evitando recalls dispendiosos. Além disso, esses sistemas coletam dados valiosos sobre defeitos, ajudando a identificar padrões e melhorar os processos de fabricação, resultando em produtos mais seguros e confiáveis.
A detecção de fissuras usando deep learning oferece muitos benefícios, incluindo maior segurança e decisões baseadas em dados. Vamos explorar algumas das outras vantagens de usar a detecção de fissuras em ambientes industriais:
Práticas sustentáveis: Apoia práticas de construção e manutenção sustentáveis, reduzindo a necessidade de reparações e substituições extensivas, poupando materiais e recursos.
Disrupções minimizadas: Agendar reparos para rachaduras menos graves durante a manutenção de rotina ajuda a evitar grandes interrupções nas operações e no uso.
Conformidade com regulamentos: Ajuda a cumprir os padrões da indústria e os requisitos regulamentares, garantindo a inspeção e manutenção regulares da infraestrutura.
Apesar das suas vantagens, a segmentação de fissuras também tem algumas desvantagens. Os elevados custos iniciais de infraestrutura podem ser preocupantes para as organizações mais pequenas, e a complexidade do sistema exige formação e manutenção contínuas. Aqui estão algumas das outras desvantagens da utilização da segmentação de fissuras em aplicações industriais:
Falsos positivos e negativos: Podem identificar incorretamente ou não detect fissuras, levando a reparações desnecessárias ou perdidas.
Desafios de gerenciamento de dados: Gera grandes quantidades de dados que precisam de ferramentas robustas de armazenamento e análise.
Fatores ambientais: Condições externas, como clima extremo ou alta umidade, podem afetar a precisão e a confiabilidade dos sistemas de segmentação de fissuras.
Integração com sistemas existentes: Integrar a tecnologia de detecção de rachaduras com a infraestrutura e os sistemas existentes pode ser desafiador e pode exigir modificações ou atualizações adicionais.
Principais conclusões
A segmentação e detecção de fissuras podem desempenhar um papel fundamental na manutenção da segurança e durabilidade da nossa infraestrutura industrial. Ao usar tecnologias avançadas como deep learning e visão computacional, podemos identificar problemas estruturais precocemente e corrigi-los antes que se tornem problemas significativos. Esta abordagem proativa economiza tempo e dinheiro, ao mesmo tempo que cumpre as normas de segurança e regulamentares. Além disso, apoia práticas sustentáveis, minimizando a necessidade de reparações extensivas. Apesar de alguns desafios, como os elevados custos iniciais e a complexidade, os benefícios da segmentação de fissuras em vários setores tornam-na uma ferramenta valiosa para manter e melhorar a qualidade da infraestrutura.
