컴퓨터 비전에서의 CAD 제조

모든 제조 제품은 일반적으로 제조 소프트웨어로 생성된 CAD(Computer-Aided Design) 모델인 디지털 설계도에서 시작됩니다. 이 3D 청사진 또는 3D 모델은 제품의 모든 표면, 구멍 및 치수를 정의합니다.

엔지니어는 이를 사용하여 부품을 설계하고 테스트하며 생산 준비를 합니다. 그러나 때때로 CAD 모델과 완제품 사이에 문제가 발생하기도 합니다.

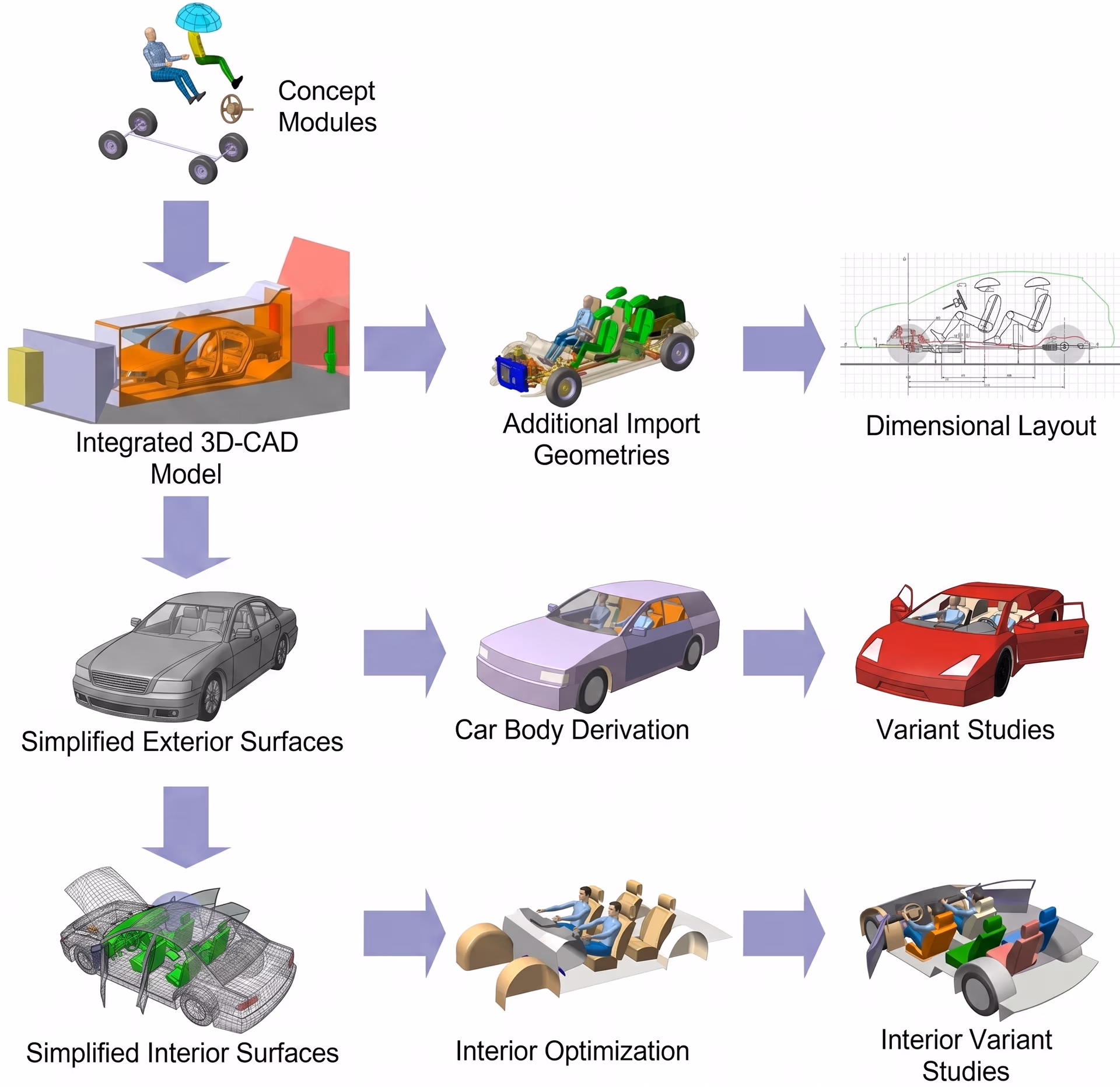

그림 1. 자동차 산업에서 3D CAD 모델이 사용되는 방식의 예시. (출처)

예를 들어, 생산 과정에서 부품이 잘못 정렬되거나, 특징이 간과되거나, 불일치가 발생할 수 있습니다. 이러한 문제는 비용 증가와 시간 소모를 초래합니다. 이것이 바로 제조업체들이 CAD 제조와 컴퓨터 비전을 결합하는 이유입니다. 컴퓨터 비전은 기계가 시각적 데이터를 해석하고 분석할 수 있게 해주는 인공지능(AI)의 한 분야입니다.

CAD가 각 부품의 정확한 구조를 포착하여 정밀한 청사진을 제공한다면, 컴퓨터 비전은 그 위에 시각적 지능 계층을 추가합니다. 카메와 센서의 데이터를 사용하여 제품 개발 중 부품을 검사, 검증 및 추적합니다.

CAD와 컴퓨터 비전 시스템을 함께 사용하면 중요한 워크플로우를 간소화하고 인더스트리 4.0으로의 전환 과정에서 스마트 제조를 지원할 수 있습니다. 인더스트리 4.0은 AI 및 자동화와 같은 고급 디지털 기술을 제조에 통합하여 더욱 안정적이고 효율적인 시스템을 구축합니다.

이 기사에서는 CAD와 컴퓨터 비전이 어떻게 설계와 실행 사이의 격차를 좁힐 수 있는지 살펴보겠습니다. 시작해 봅시다!

Link to this section현대 제조에서 CAD의 역할#

스마트 제조 공정을 통해 제품을 만들 때, 그 시작은 CAD로 구축된 디지털 설계도입니다. 엔지니어는 CAD를 사용하여 모든 세부 사항을 정의하고 설계가 효율적인 생산에 최적화되도록 합니다. 적층 제조부터 최종 조립에 이르기까지 모든 후속 공정은 CAD 데이터의 정확성에 의존합니다.

CAD 모델이 생성되면 CAM(Computer-Aided Manufacturing) 소프트웨어로 전달됩니다. CAM 솔루션은 절삭 공구의 정확한 움직임을 정의하는 툴패스와 기계가 해당 움직임을 실행하는 데 사용하는 프로그래밍 언어인 G-code를 생성하여 디지털 설계를 생산 지침으로 변환합니다. 이러한 지침은 CNC(Computer Numerical Control) 기계 및 기타 자동화 도구로 전송되어 원자재를 절단, 드릴링 및 성형하여 원래 CAD 설계와 일치하는 부품을 만듭니다.

CAD 모델은 시뮬레이션을 실행하고, 다양한 가공 작업을 테스트하며, 작업 현장의 기술자를 위한 품질 보증을 지원하는 데에도 사용할 수 있습니다. 흥미롭게도 CAD 설계 데이터는 신속한 프로토타이핑이나 소량 생산을 위해 3D 프린팅 설정으로 직접 전송될 수도 있습니다.

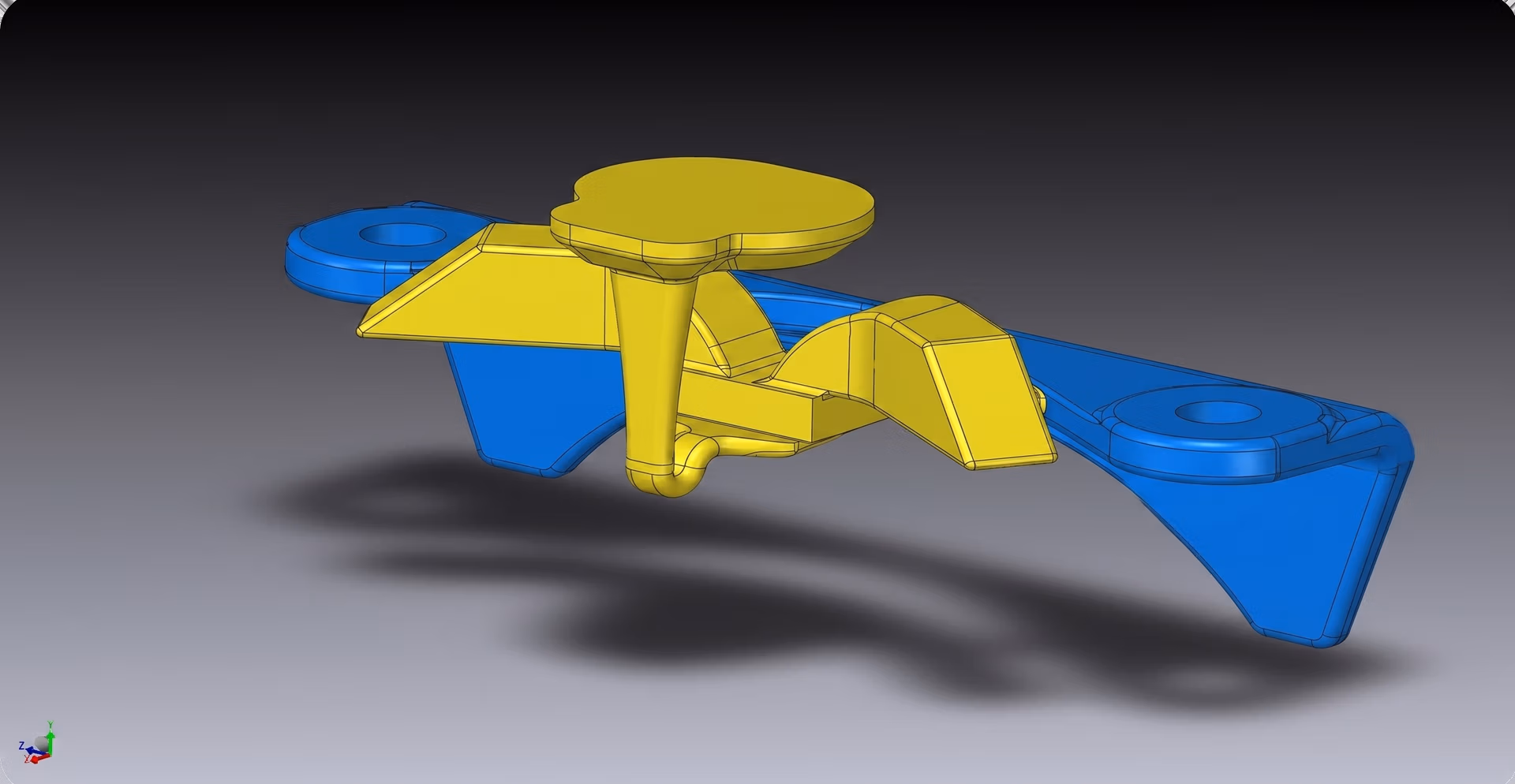

그림 2. 3D 프린터를 위해 준비된 CAD 모델 (출처)

Link to this sectionCAD 워크플로우에 컴퓨터 비전 도입하기#

CAD는 설계의 기반을 제공합니다. 하지만 그 설계를 정확한 물리적 제품으로 바꾸려면 제조업체는 공장 현장에서의 실시간 피드백이 필요합니다. 여기서 컴퓨터 비전이 중요한 역할을 합니다.

Ultralytics YOLO11과 같은 컴퓨터 비전 모델은 이미지 내 항목을 식별하고 위치를 파악하는 객체 탐지, 각 픽셀을 라벨링하여 개별 객체를 분리하는 인스턴스 분할과 같은 필수 비전 작업을 지원합니다. 이러한 기능은 제조업체가 생산을 모니터링하고, 결함을 감지하며, 공정 전반에 걸쳐 품질을 보장하도록 돕습니다.

다음으로, 제조의 여러 단계에서 이 기술이 어떻게 작동하는지 자세히 살펴보겠습니다.

Link to this section물리적 대상에서 디지털로: Scan-to-CAD 및 역설계#

CAD 모델을 처음부터 만드는 데는 시간이 걸립니다. 기존 시스템이나 기존 디지털 설계가 없는 맞춤형 구성 요소를 다룰 때는 특히 느립니다. Scan-to-CAD와 같은 기술은 물리적 객체를 디지털 CAD 모델로 변환하는 과정을 가속화할 수 있습니다.

3D 스캔 장치를 컴퓨터 비전과 함께 사용하여 구성 요소의 모양, 특징 및 치수를 캡처할 수 있습니다. 그런 다음 Scan-to-CAD 시스템은 표면, 구멍 및 모서리를 식별하여 자동으로 CAD 형상으로 변환할 수 있습니다.

이는 설계 반복을 가속화하고, 3D 프린팅 가능한 모델 생성을 가능하게 하며, 기술자에게 프로토타이핑을 위한 유연한 CAM 옵션을 제공합니다. Scan-to-CAD는 재설계나 복제를 위해 기존 물리적 부품을 디지털화해야 하는 역설계 분야에서 특히 효과적입니다.

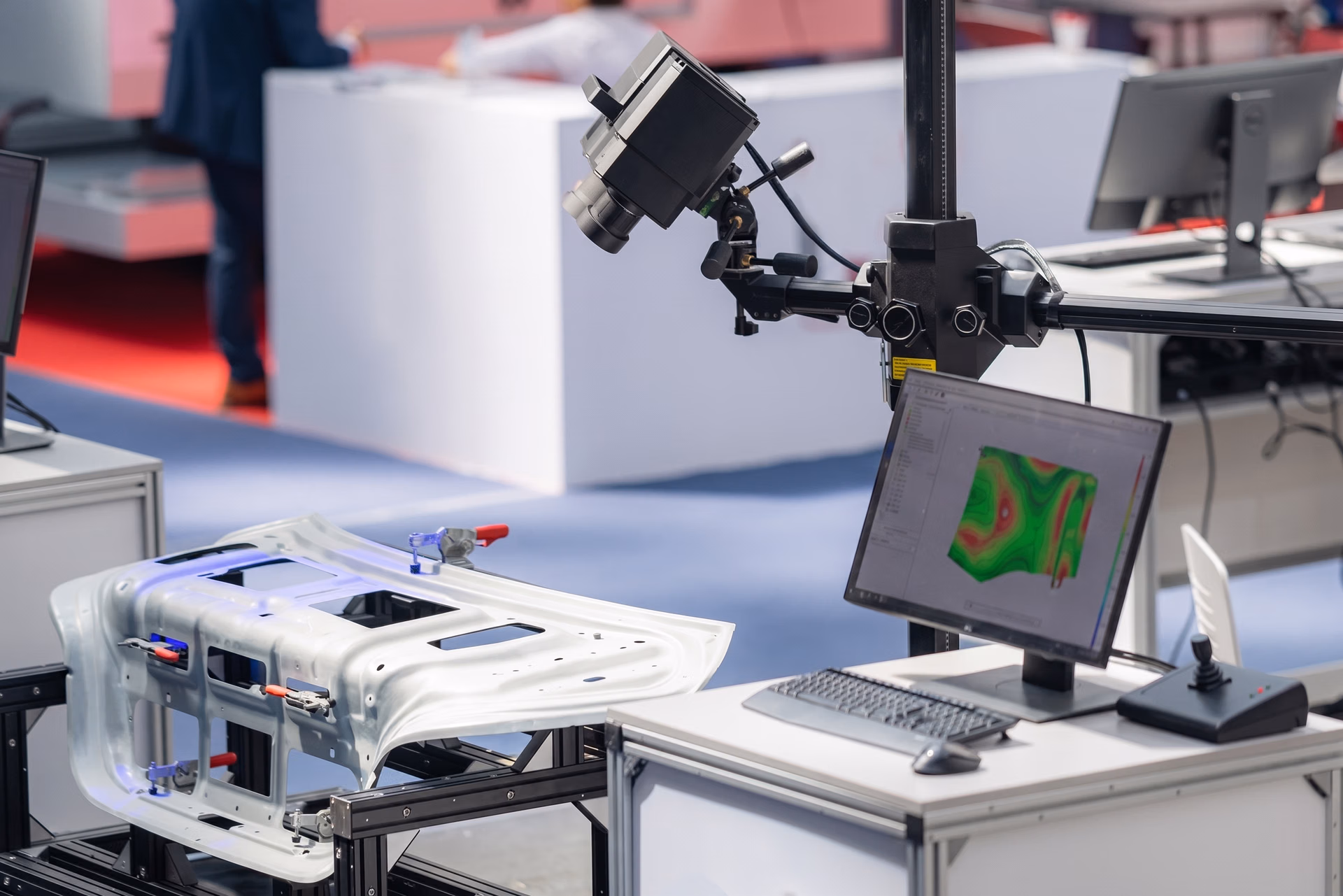

그림 3. 3D 스캔 장치는 객체를 스캔하여 디지털 모델을 만들 수 있습니다.

Link to this section디지털과 물리적 요소의 결합: 조립 공정에서의 AR 및 비전#

제조 현장에서는 특히 자동차와 같은 산업에서 사소한 조립 오류가 큰 품질 문제로 이어질 수 있습니다. 이러한 문제를 해결하기 위해 제조업체는 증강 현실(AR)과 컴퓨터 비전을 사용하여 조립을 안내하고 있습니다. AR은 디지털 정보를 현실 세계의 시야 위에 겹쳐 표시하여 작업자가 별도의 화면이나 매뉴얼로 전환하지 않고도 정확한 지침을 따를 수 있도록 돕습니다.

컴퓨터 비전 시스템은 각 구성 요소의 위치와 방향을 실시간으로 추적할 수 있습니다. 부품이 누락되었거나 잘못 정렬된 경우, 시스템이 문제를 표시하고 기술자의 AR 헤드셋에 교정 지침을 오버레이합니다. 이를 통해 팀은 즉시 오류를 포착하고 작업 현장에서 일관된 품질을 유지할 수 있습니다.

예를 들어, 자동차 조립에서 AR은 자동차 도어의 CAD 기반 레이아웃을 실제 프레임 위에 투영하여 각 나사, 핸들 및 구성 요소가 배치되어야 할 정확한 위치를 보여줍니다. 이를 통해 모든 부품이 올바른 위치와 순서로 설치되었는지 확인할 수 있습니다.

Link to this section루프 닫기: CAD 기반 품질 보증#

제품이 제조되면 다음 단계는 원본 CAD 설계와 일치하는지 확인하는 것입니다. 컴퓨터 비전 솔루션은 제조된 제품과 CAD 설계를 비교하여 이 검사 과정을 자동화할 수 있습니다.

비전 시스템은 객체 탐지, 분할 및 자세 추정과 같은 기술을 사용하여 모양, 크기, 배치 및 표면 품질을 평가합니다. 이러한 검사는 품질 관리의 일부로 생산 중에 실행될 수 있어 라인을 멈추지 않고도 문제를 발견할 수 있습니다.

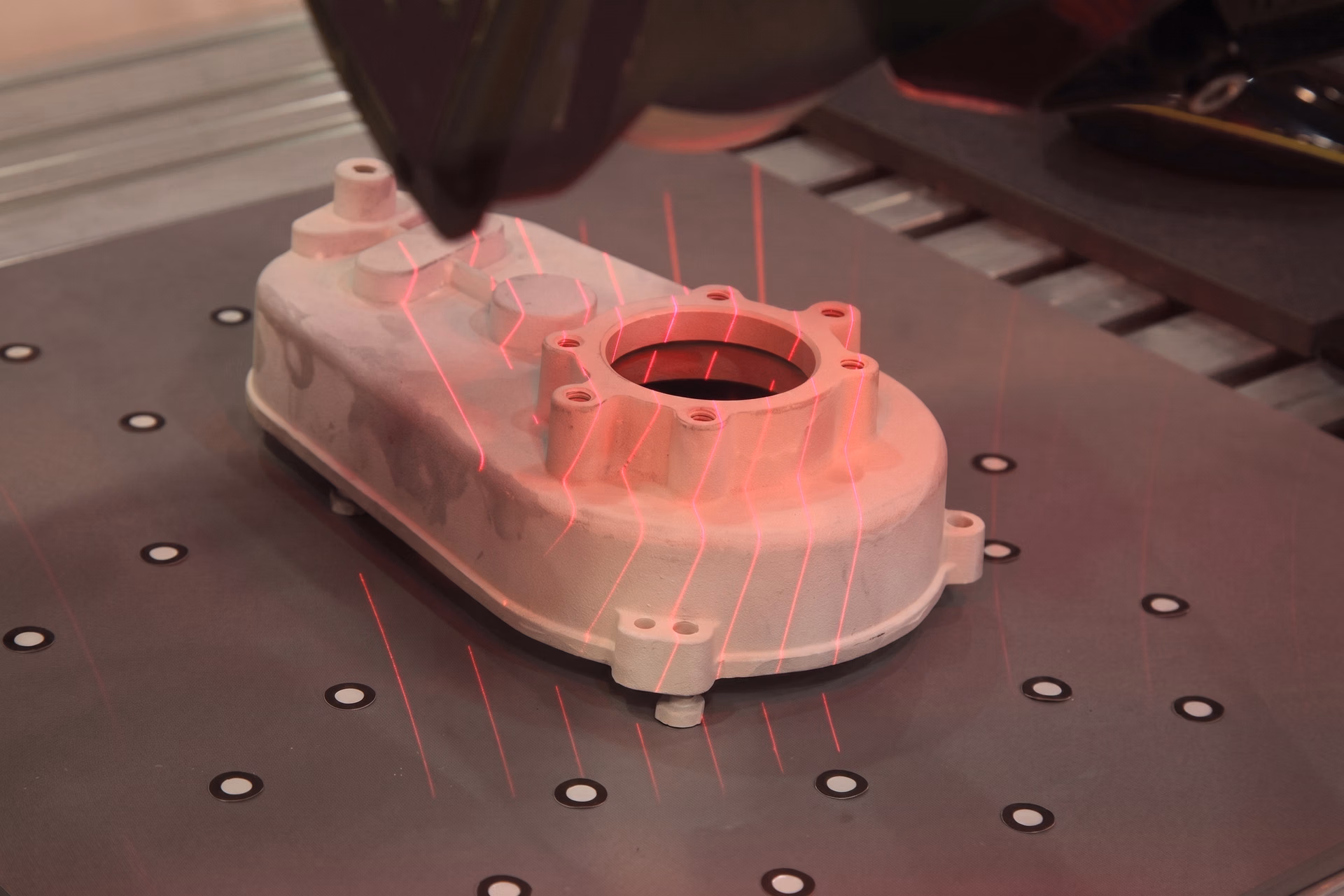

그림 4. 정밀 검사를 위해 구성 요소를 3D 스캔하는 예시.

특히 YOLO11과 같은 컴퓨터 비전 모델은 실시간으로 누락된 특징이나 표면 결함을 감지하여 이를 가능하게 합니다. CAD와 통합되면 비전 기반 품질 검사를 통해 완제품을 설계 사양과 비교하여 포장이나 배송 전에 오류를 잡아낼 수 있습니다.

Link to this sectionCAD 기반 제조에서의 컴퓨터 비전 응용#

이제 CAD 워크플로우와 컴퓨터 비전을 활용한 CAD 기반 제조에 대해 더 잘 이해하게 되었으니, 실제 응용 사례를 더 자세히 살펴보겠습니다.

Link to this section자동차 및 항공우주 분야의 자동화된 품질 검사#

자동차와 비행기를 제조할 때는 너트, 볼트, 리벳 등을 포함한 모든 부품의 배치가 정확해야 합니다. 수동으로 수행할 경우 인적 오류 및 지연과 같은 많은 한계가 있습니다.

예를 들어, 비행기 동체의 리벳 하나만 잘못 정렬되어도 구조적 무결성이 손상될 수 있으며, 자동차 제조에서는 잘못 설치된 센서나 브래킷으로 인해 시스템 장애나 리콜이 발생할 수 있습니다.

좋은 해결책은 Vision AI를 사용하여 품질 검사를 자동화하는 것입니다. 이러한 시스템은 카메라, 센서 및 AI를 사용하여 결함을 발견하고, 부품을 측정하며, 올바른 부품 배치를 재확인함으로써 생산 속도를 높이고 정확도를 높이며 더욱 안전하게 만듭니다.

Link to this section정밀 마감을 위한 비전 유도 로봇#

마찬가지로 연삭, 광택 또는 트리밍과 같은 작업은 높은 정확도를 요구합니다. 이러한 작업을 수동으로 수행하면 나중에 수정하기 어려운 결함이 발생할 수 있습니다.

비전 유도 로봇을 사용하면 이러한 결함 발생 가능성을 줄일 수 있습니다. 이 로봇들은 3D 비전을 사용하여 부품을 스캔하고 이를 CAD 모델과 비교합니다. 그런 다음 비교 결과를 바탕으로 정밀하게 마감 작업을 수행합니다.

예를 들어, 주조 부품에 여분의 재료가 있는 경우, 로봇은 부품의 CAD 설계를 바탕으로 그것이 어디에 있는지, 얼마나 다듬어야 하는지 정확히 파악합니다. 이러한 설정은 종종 정확한 CAM 프로그래밍에 의존하며, 숙련된 프로그래머가 CAD 데이터를 기반으로 가공 공정과 로봇 움직임을 최적화합니다.

CAD CAM 워크플로우와 Vision AI를 결합함으로써 제조업체는 가장 복잡한 부품에 대해서도 일관되게 높은 품질을 유지할 수 있습니다. 이러한 워크플로우는 품질을 향상시킬 뿐만 아니라 대량 생산의 신뢰성도 높여줍니다.

Link to this section항공우주 분야의 AR 기반 조립 검증#

항공우주 분야에서 조립 오류를 수정하는 것은 비용이 많이 들고 시간이 많이 소요됩니다. 이를 방지하기 위해 많은 항공우주 기업이 컴퓨터 비전 및 CAD 모델과 통합된 증강 현실 시스템을 도입하고 있습니다.

예를 들어, 글로벌 항공우주 및 방위 기술 분야의 선두 기업인 Northrop Grumman은 위성과 같은 복잡한 시스템을 조립하는 데 도움을 받기 위해 AR 헤드셋을 사용합니다. 이들은 CAD/CAM 소프트웨어를 활용하여 실물 크기의 디지털 모델을 생성하고, 이를 제작 중인 실제 우주선 위에 투영합니다. 필요한 위치에 구성 요소와 지침이 정확히 나타나며, 기술자가 이동해도 오버레이는 정렬된 상태를 유지합니다. 이러한 실시간 안내는 조립 속도를 높이고 비용이 많이 드는 재작업을 크게 줄여줍니다.

Link to this section컴퓨터 비전을 CAD와 통합할 때의 이점#

Vision AI를 CAD 워크플로우와 통합할 때 얻을 수 있는 이점은 다음과 같습니다:

• 더 빠른 제품 설계: 컴퓨터 비전을 통해 제조업체는 구성 요소를 신속하게 디지털화할 수 있습니다. 이러한 시스템은 자동화된 인식과 3D 스캔을 사용하여 수동 모델링을 대체함으로써 CAD 모델 생성을 최적화하고 가속화합니다.

• 제조 정확도 향상: 컴퓨터 비전 시스템은 잘못된 정렬, 표면 결함 또는 누락된 특징과 같은 문제를 실시간으로 감지하여 결함 탐지 및 전반적인 정확도를 향상시킵니다.

• 생산성 및 교육 개선: 딥러닝으로 구동되는 Vision AI 시스템은 CAD 오버레이와 AR 도구를 사용하여 실시간 안내를 제공합니다. 이는 신규 작업자의 교육 시간을 단축합니다.

Link to this section도전 과제 및 고려 사항#

CAD-CAM 제조에서 컴퓨터 비전이 주는 이점에도 불구하고 고려해야 할 구현 과제가 있습니다. 염두에 두어야 할 몇 가지 주요 요인은 다음과 같습니다:

• 데이터 및 모델 복잡성: 컴퓨터 비전 시스템은 대량의 고품질 데이터에 의존합니다. 깨끗한 데이터가 없으면 성능이 저하될 수 있습니다.

• 확장성 및 비용: 고급 컴퓨터 비전 도구, 3D 스캐너 및 엣지 디바이스는 종종 비쌉니다. 여러 라인이나 현장에 확장하려면 초기 투자가 필요할 수 있습니다.

• 기존 시스템과의 통합: 컴퓨터 비전 및 CAD를 오래된 제조 시스템과 통합하는 것은 어려울 수 있으며 종종 비용이 많이 듭니다.

Link to this section핵심 요약#

컴퓨터 비전은 제조 현장에서 CAD의 역할을 재정의하고 있으며, 더 스마트한 검사와 원활한 설계-생산 주기를 가능하게 합니다. 과거에는 수동 검사에 수 시간이 걸렸던 일이 이제 실시간으로 이루어져 오류를 줄이고 팀에 더 큰 제어권을 제공합니다. 제조 산업은 데이터 기반의 설계 주도형 운영으로 전환되고 있으며, Vision AI는 최신 CAD/CAM 시스템의 핵심 구성 요소가 되고 있습니다.
