Sistemi di feedback basati sulla computer vision per stampanti 3D
Scopri come il monitoraggio della stampa 3D basato sull’IA sfrutti la computer vision per migliorare il monitoraggio in tempo reale, il rilevamento dei difetti e l’automazione dei processi.
Fino a non molto tempo fa, la stampa 3D veniva usata principalmente per testare idee e realizzare modelli. Oggi viene utilizzata per creare prodotti reali e funzionali in settori come la sanità e la produzione. Dai modelli dentali ai componenti meccanici, è diventata un metodo pratico e affidabile per realizzare oggetti del mondo reale.
Man mano che un numero crescente di aziende inizia a usare la stampa 3D nelle attività quotidiane, alcune difficoltà diventano più evidenti. A volte un componente non viene realizzato correttamente e anche piccoli problemi di allineamento o di flusso del materiale possono influire sul risultato finale.
La computer vision può contribuire a risolvere molti di questi problemi. In quanto ramo dell'AI, consente alle macchine di interpretare immagini e video. In un sistema di stampa 3D, la computer vision può monitorare ogni strato durante la stampa, individuando tempestivamente schemi insoliti o errori. Può persino consentire alle stampanti di reagire automaticamente, aiutando a mantenere la qualità di stampa senza una supervisione manuale costante.
In questo articolo analizzeremo come la computer vision renda la stampa 3D più affidabile e esamineremo esempi reali che mostrano concretamente l'impatto del monitoraggio della stampa 3D basato sull'AI. Iniziamo!
Che cos'è la stampa 3D?#
La stampa 3D consiste nel realizzare oggetti fisici a partire da progetti digitali. Sviluppata per la prima volta negli anni '80, la tecnologia di stampa ha fatto rapidi progressi negli ultimi anni. A differenza della stampa tradizionale, che deposita l'inchiostro su una superficie piana, la stampa 3D costruisce gli oggetti strato dopo strato usando materiali come plastica, resina o metallo. Questo metodo è chiamato anche produzione additiva.
Una tipica stampante 3D è composta da elementi chiave come il piano di stampa, l'estrusore e l'ugello. Questi componenti lavorano insieme per modellare il materiale di stampa e formare il prodotto finale.
Il processo di stampa inizia con un modello 3D digitale, solitamente creato con un software specializzato. Il modello viene quindi suddiviso in strati sottili e la stampante legge il file per depositare il materiale uno strato alla volta, fino al completamento dell'oggetto.
Oggi, settori come la sanità, l'automotive e l'aerospazio usano la stampa 3D per produrre strumenti, componenti e dispositivi medici personalizzati. È inoltre ampiamente utilizzata nella progettazione dei prodotti, nella prototipazione e nell'istruzione.

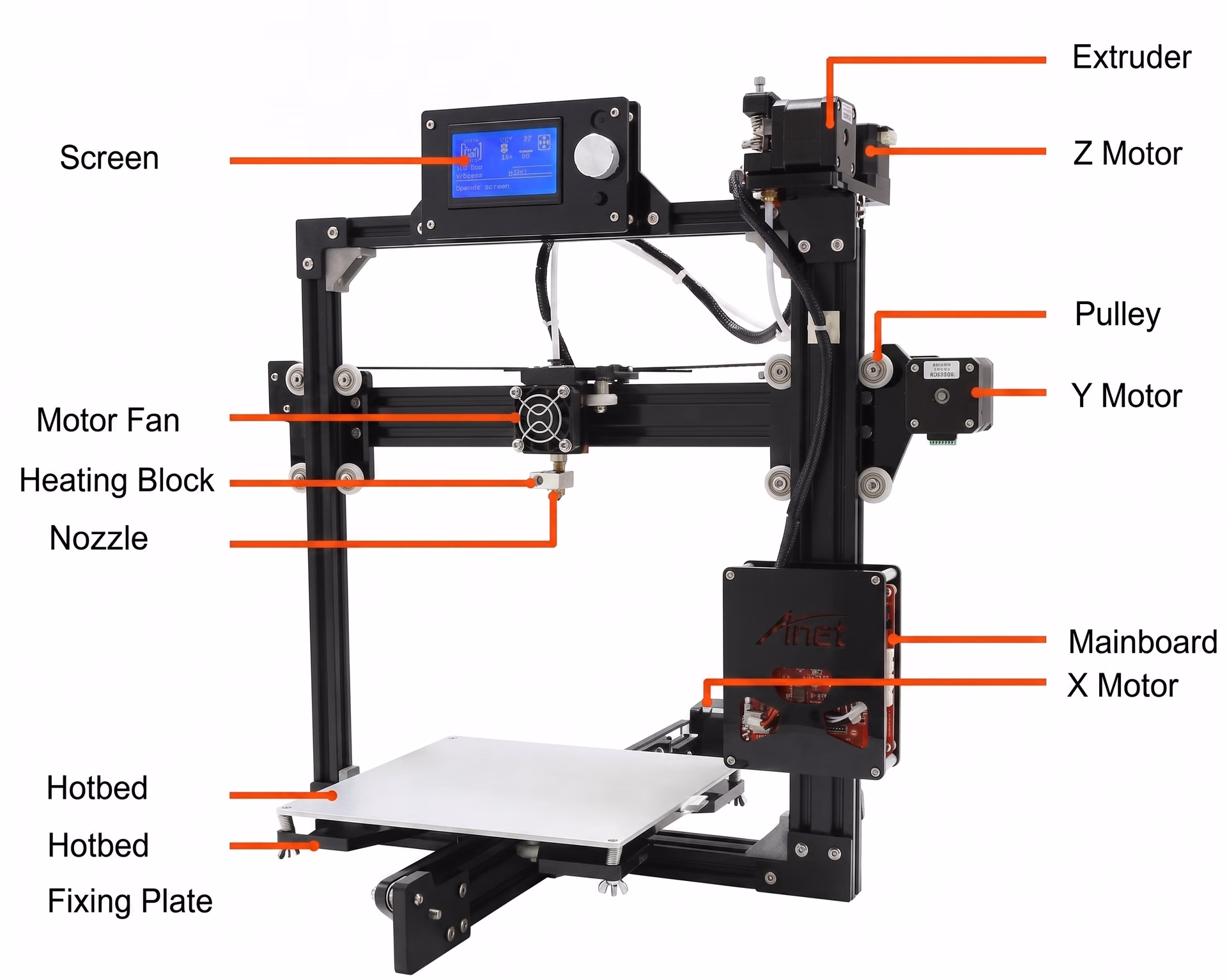

Fig. 1. Componenti di una stampante 3D.
Le difficoltà del controllo qualità in tempo reale della stampa 3D#
Sebbene la stampa 3D sia un processo piuttosto semplice e interessante, non tutto procede sempre alla perfezione. La maggior parte dei problemi si verifica durante la stampa o subito dopo. Senza gli strumenti giusti, questi problemi possono passare facilmente inosservati. Ciò è particolarmente vero quando si cerca di produrre articoli su scala più ampia.
Ecco alcune delle difficoltà più comuni legate al controllo qualità in tempo reale della stampa 3D:
- Disallineamento degli strati: Lievi variazioni nel movimento della stampante possono causare un impilamento irregolare degli strati. Possono inoltre generare stampe fragili o deformate.
- Deformazione: I bordi di una stampa possono arricciarsi o sollevarsi dal piano di stampa a causa di un raffreddamento non uniforme durante il processo.
- Estrusione incoerente: Il flusso del materiale può iniziare e interrompersi in modo imprevedibile. Di conseguenza, nell'oggetto finale si formano vuoti o zone sottili.
- Identificazione manuale dei componenti: Dopo la stampa, spesso gli operatori devono ordinare o etichettare i componenti a mano. Questo processo richiede tempo e può causare scambi o confusioni.
- Problemi di scalabilità: All'aumentare del volume dei componenti stampati, il monitoraggio e il controllo qualità diventano più difficili senza automazione.
Il ruolo della computer vision nella stampa 3D#
La computer vision svolge un ruolo fondamentale nel migliorare il funzionamento della stampa 3D. Aiuta a monitorare ogni strato, individuare tempestivamente i difetti e regolare le stampe durante il loro avanzamento.
Ora vediamo più da vicino come la Vision AI migliori accuratezza, uniformità e automazione nelle applicazioni reali della stampa 3D.
Rilevamento automatico dei difetti nella produzione additiva#
Se hai mai guardato un video di una stampante 3D in funzione, sai che costruisce gli oggetti uno strato alla volta. Questo metodo strato dopo strato conferisce alla stampa 3D la sua flessibilità, ma significa anche che le cose possono andare storte se anche un solo strato non è corretto.
Un piccolo errore nelle fasi iniziali può compromettere la resistenza, l'accuratezza o la qualità complessiva del componente finito. Per questo sempre più produttori si affidano alla computer vision per tenere sotto controllo il processo mentre si svolge.
Le fotocamere possono acquisire immagini di ogni nuovo strato. Queste immagini vengono analizzate istantaneamente per rilevare difetti come deformazioni, vuoti o materiale mancante. Individuare tempestivamente i problemi aiuta a evitare stampe fallite e a ridurre gli sprechi. Molti sistemi utilizzano modelli basati sull'AI, addestrati per rilevare sottili variazioni nella forma o nella consistenza. Se qualcosa sembra anomalo, il sistema avvisa immediatamente l'operatore.
Prendiamo come esempio Phase3D. Il loro sistema di monitoraggio in situ utilizza la luce strutturata e la computer vision per confrontare ogni strato stampato con l'aspetto previsto. In caso di discrepanza, il sistema la segnala immediatamente.

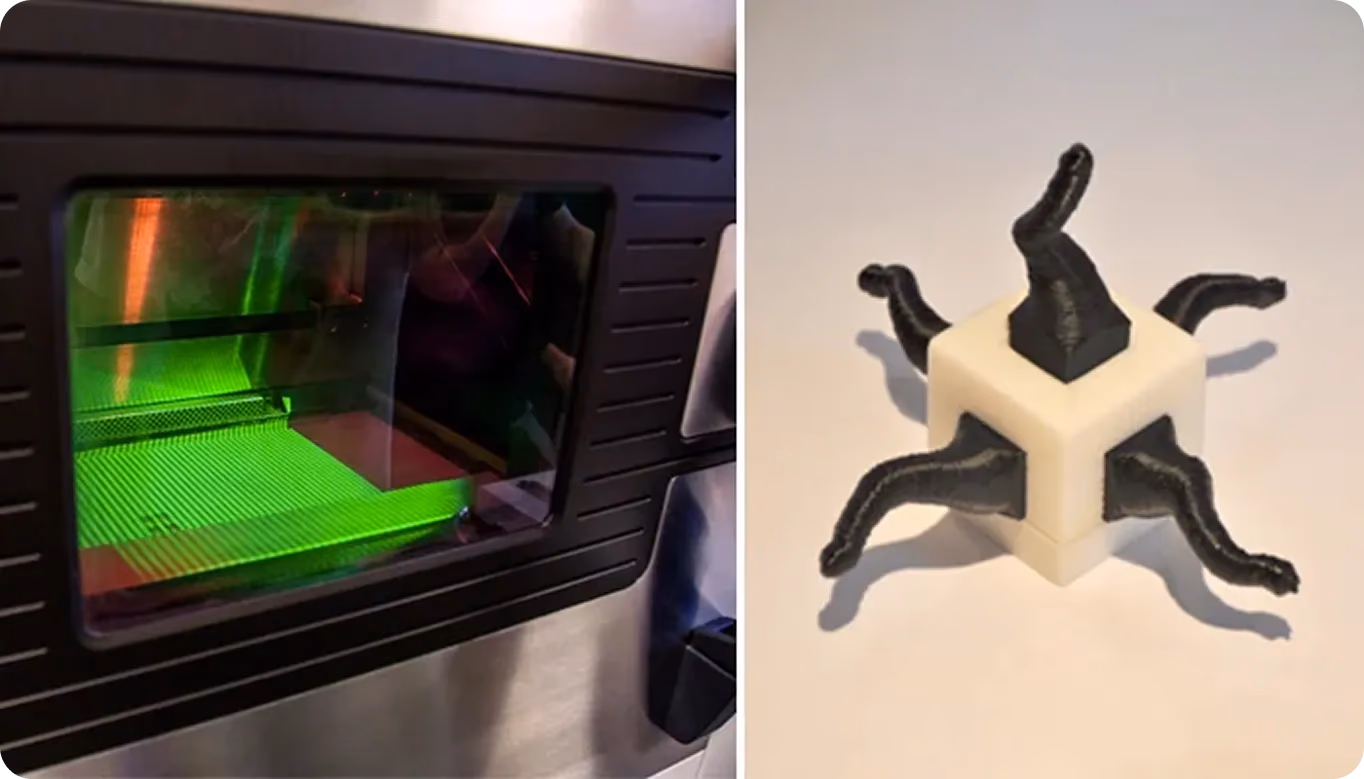

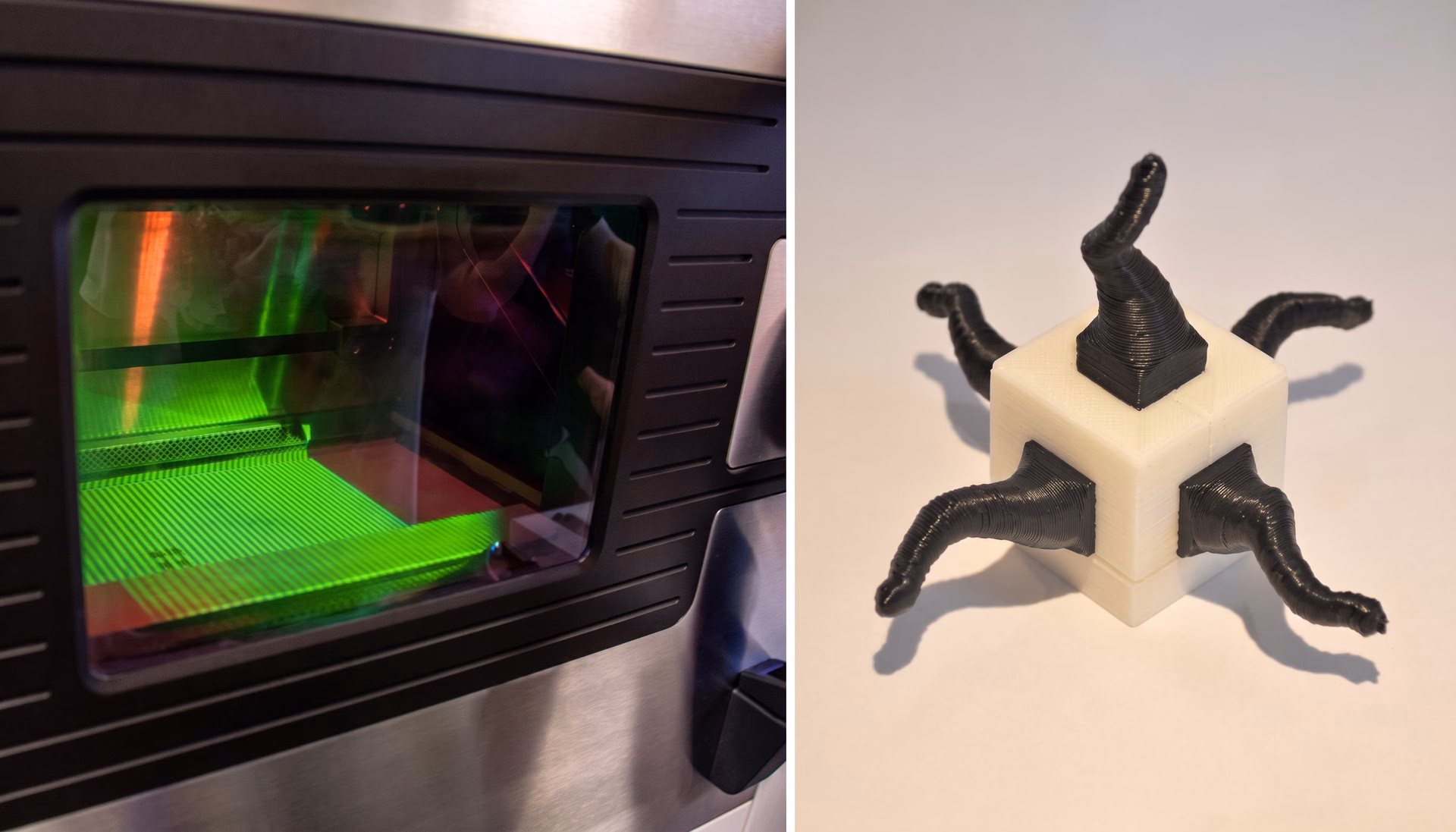

Fig. 2. Uso della luce e della computer vision per monitorare la stampa 3D.
Collegando queste anomalie a schemi di guasto noti, gli operatori possono intervenire prima del completamento della stampa. Questo è particolarmente importante in settori come l'aerospazio e la difesa, dove precisione e affidabilità sono fondamentali. Inoltre, migliora la tracciabilità e favorisce una produzione più efficiente e scalabile.
La computer vision per il rilevamento degli errori nelle stampanti 3D#
Oltre all'allineamento preciso degli strati, anche il flusso dei materiali di stampa svolge un ruolo importante nella qualità finale di un componente stampato in 3D. Se viene depositato troppo o troppo poco materiale, oppure se questo non viene posizionato esattamente dove dovrebbe, possono verificarsi diversi problemi.
Alcuni problemi comuni della stampa 3D sono lo stringing, ovvero la formazione di sottili filamenti di materiale tra i componenti; la delaminazione, quando gli strati non aderiscono correttamente; e la sottoestrusione, quando viene depositata una quantità insufficiente di materiale. Questi problemi possono indebolire il componente o provocarne il cedimento completo.
I modelli di computer vision aiutano a risolvere questo problema monitorando ogni strato in tempo reale. Fotocamere e sensori tracciano il modo in cui viene depositato il materiale, rilevando sul momento variazioni nella forma, nel flusso o nella consistenza della superficie. I sistemi di base possono individuare tempestivamente i problemi, mentre le configurazioni più avanzate possono persino correggerli durante la stampa regolando parametri come la velocità o la portata.
Alla scoperta del jetting controllato dalla visione#
Ad esempio, un sistema sviluppato da ricercatori del MIT, di Inkbit e dell'ETH di Zurigo utilizza quattro fotocamere ad alta velocità e due laser per scansionare costantemente la superficie di stampa. Mentre 16.000 ugelli depositano la resina, il sistema confronta ogni strato con il progetto digitale e apporta correzioni istantanee quando necessario, in un processo noto come jetting controllato dalla visione.

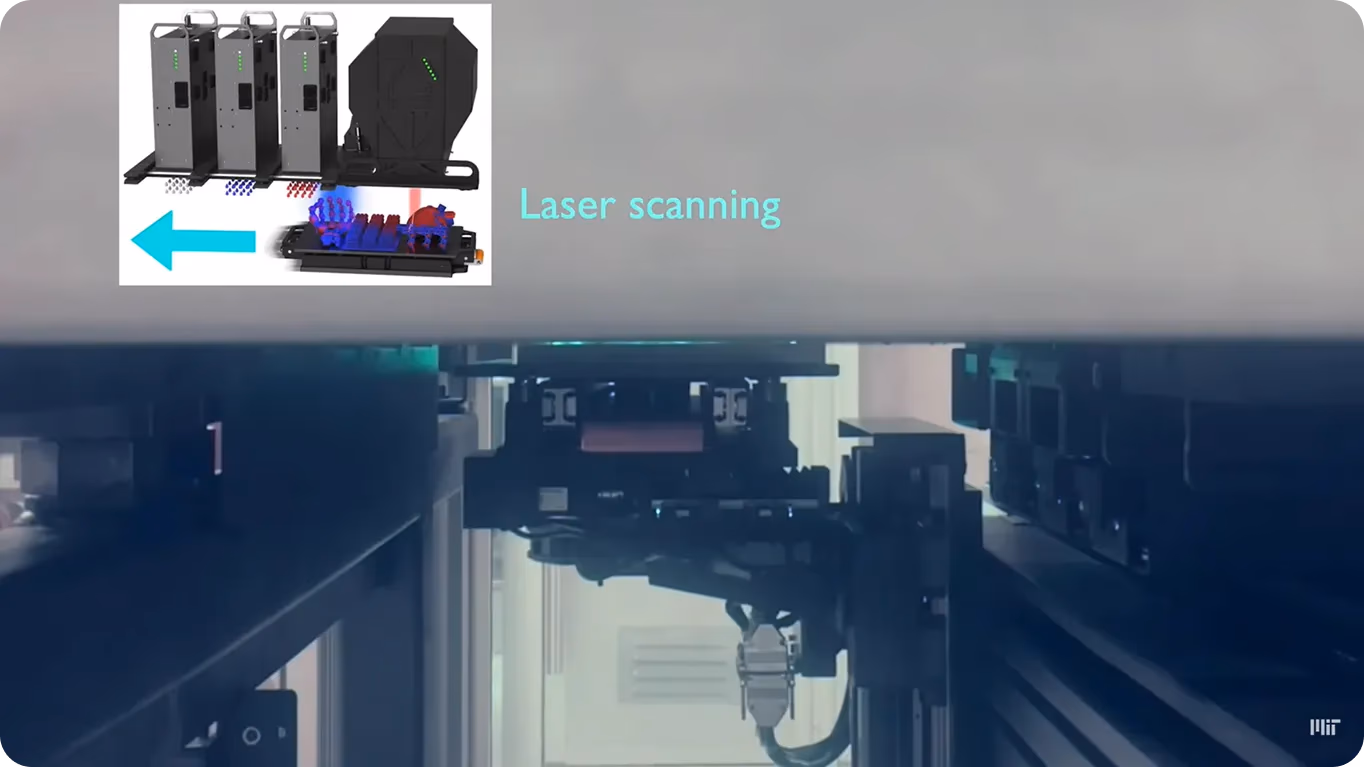

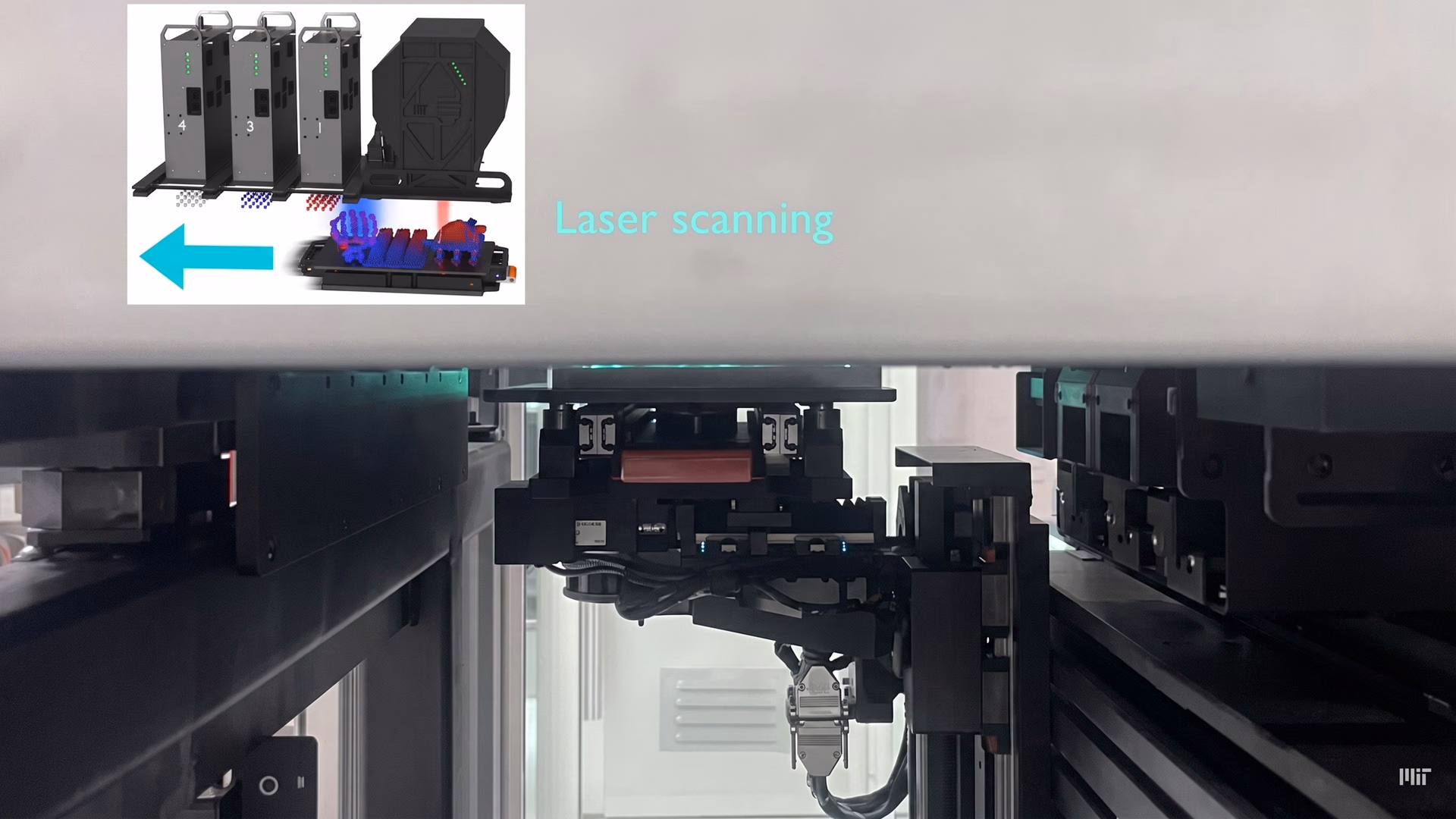

Fig. 3. Scansione della superficie di stampa in tempo reale.
Questo sistema utilizza inoltre la cera come materiale di supporto, che può essere sciolta dopo la stampa per lasciare canali interni complessi. È già stato utilizzato per stampare oggetti pienamente funzionali, come una mano robotica con dita morbide e componenti rigidi o un robot a sei zampe in grado di camminare e afferrare oggetti. A differenza dei sistemi più semplici, che si limitano a rilevare gli errori, questo li corregge al volo, rendendolo più affidabile per la stampa ad alta velocità e ad alta precisione.
Ottimizzazione del processo di stampa 3D con l'AI#
A volte, soprattutto nella produzione su larga scala o nei centri di servizi di stampa 3D, migliaia di componenti vengono stampati in un singolo lotto. Dopo la stampa, questi componenti devono essere identificati, ordinati e sottoposti a ulteriori lavorazioni, un processo che può richiedere molto tempo e causare confusioni se svolto manualmente.
La computer vision aiuta ad automatizzare questa fase riconoscendo e categorizzando i componenti in modo rapido e accurato. Ad esempio, il sistema AM-Vision utilizza fotocamere e una tecnologia di confronto geometrico per comparare ogni oggetto stampato con il relativo modello CAD. Il sistema può identificare e ordinare i componenti in pochi secondi.

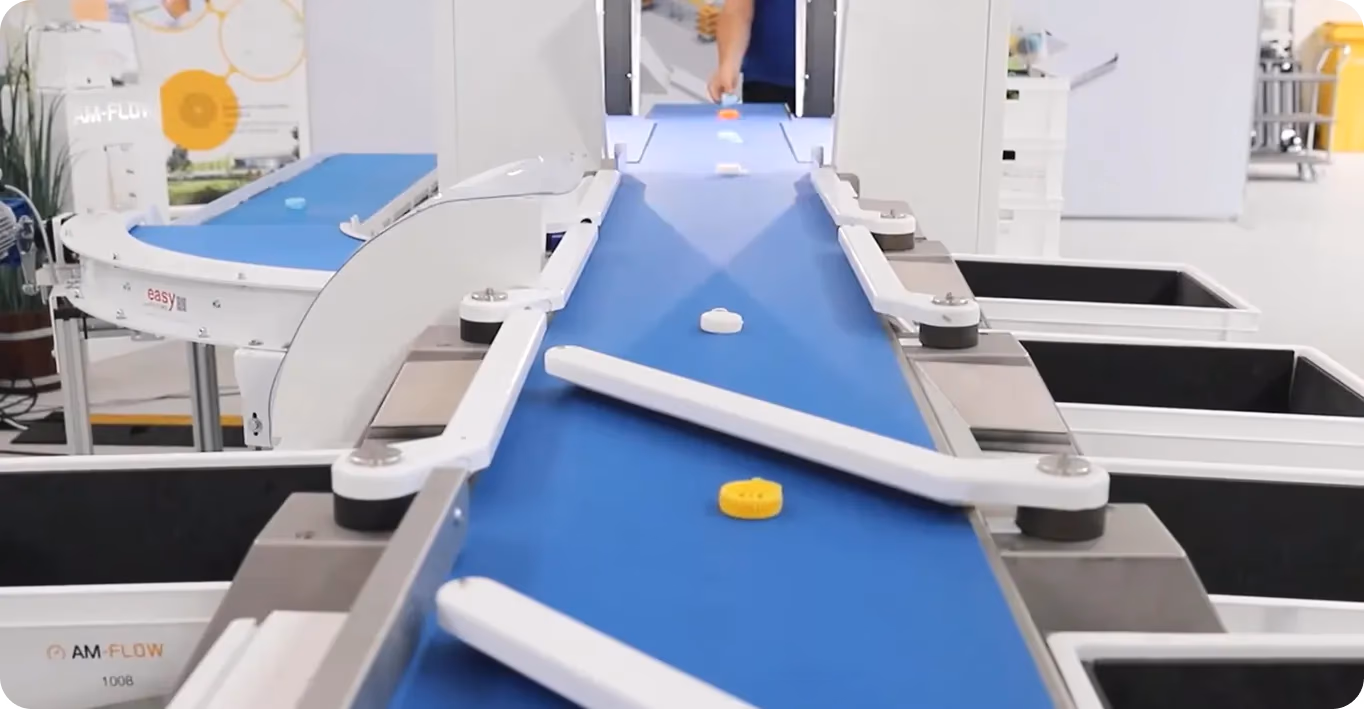

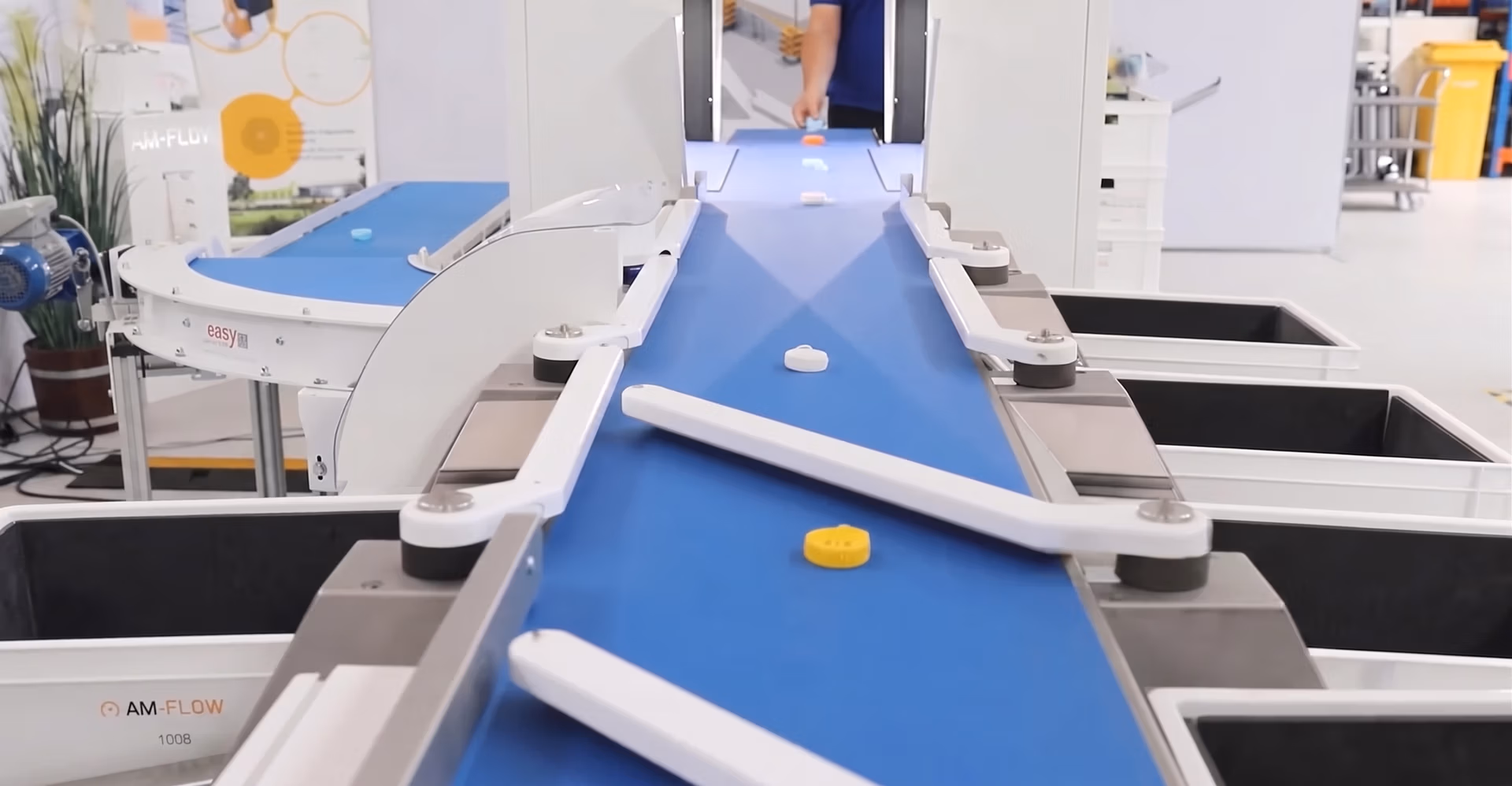

Fig. 4. Applicazione della computer vision al riconoscimento e all'ordinamento di componenti 3D.
L'automazione delle attività successive alla stampa accelera i flussi di lavoro, riduce il lavoro manuale e minimizza il rischio di errori nell'ordinamento e nell'imballaggio. Oltre all'identificazione, alcuni sistemi possono anche raggruppare i componenti per fasi aggiuntive come la polimerizzazione, la pulizia o l'assemblaggio, migliorando ulteriormente l'efficienza e l'uniformità del processo produttivo.
Tendenze emergenti nel monitoraggio della stampa 3D basato sulla Vision AI#
Man mano che la Vision AI viene integrata maggiormente nella stampa 3D, sta promuovendo cambiamenti significativi nel funzionamento della produzione. Ecco alcune tendenze chiave che ne evidenziano l'impatto crescente:
- Produzione a luci spente: Le fabbriche si stanno orientando verso operazioni completamente automatizzate che richiedono un intervento umano minimo o nullo. AI, computer vision e robotica gestiscono attività come l'ispezione, l'ordinamento e il tracciamento dei componenti, rendendo più fattibile la produzione continua.
- Rapida crescita del mercato: Si prevede che il mercato della stampa 3D globale raggiungerà i 134,58 miliardi di dollari entro il 2034. Questa crescita è legata ai miglioramenti nell'automazione e negli strumenti di Vision AI.
- Manutenzione predittiva: I sistemi di visione possono monitorare le prestazioni della stampante nel tempo e individuare segnali di usura o guasto prima che causino fermi operativi. In questo modo la produzione continua a funzionare senza problemi e si riducono le riparazioni impreviste.
- Monitoraggio e controllo da remoto: I sistemi di fotocamere basati sull'AI consentono agli operatori di monitorare l'avanzamento della stampa e ricevere avvisi da qualsiasi luogo. Questo favorisce una produzione flessibile e tempi di risposta migliori.
Punti chiave#
La computer vision può contribuire a migliorare ogni fase del processo di stampa 3D. Rileva tempestivamente gli errori, monitora le stampe in tempo reale e supporta le regolazioni durante il processo. Queste funzionalità portano a una migliore qualità dei componenti, a un minor numero di insuccessi e a costi di produzione inferiori.
Con la diffusione delle tecnologie intelligenti nelle fabbriche, la computer vision offre ai team un controllo migliore e li aiuta a scalare in modo più efficiente. Settori come l'aerospazio, la sanità e i beni di consumo si affidano già a questi strumenti per soddisfare rigorosi standard di qualità e prestazioni.
Combinando l'AI con il feedback visivo in tempo reale, la stampa 3D diventa più uniforme, efficiente e automatizzata, aprendo la strada a una produzione più intelligente.
