Um guia para a calibração de câmaras para visão computacional em 2025

As câmaras não veem o mundo como os humanos. Muitas vezes, acabam por captar imagens com distorções e alterações de perspetiva que podem afetar a precisão dos modelos de IA para visão. A calibração da câmara pode corrigir estas distorções e garantir que os modelos de visão computacional conseguem perceber os objetos tal como eles são no mundo real. Este processo envolve a correção da distorção da lente, ajustes da distância focal e o alinhamento dos sensores para ajudar as câmaras a captar imagens precisas.

Mais especificamente, uma calibração precisa da câmara é essencial para estimar a profundidade e medir corretamente as distâncias. Os modelos de IA para visão, como o Ultralytics YOLO11, precisam de dados de entrada devidamente calibrados para executar várias tarefas de visão computacional, como a deteção de objetos e a estimativa de pose. Sem imagens de entrada adequadas, o desempenho do modelo pode diminuir e originar erros em aplicações do mundo real.

Diferentes métodos de calibração de câmaras, desde padrões de tabuleiro de xadrez tradicionais até técnicas avançadas baseadas em IA, podem ajudar a melhorar a precisão. Por exemplo, a calibração 3D (tridimensional) ajuda os modelos a compreender a profundidade, enquanto uma matriz de calibração converte coordenadas do mundo real em espaço de imagem para obter maior precisão.

Neste guia, vamos abordar os fundamentos da calibração de câmaras para visão computacional, incluindo parâmetros essenciais, diferentes métodos e otimização para aplicações de IA no mundo real.

A importância da calibração de câmaras na visão computacional#

A calibração de câmaras é utilizada para ajustar as definições de uma câmara, garantindo que as imagens correspondem corretamente às medições do mundo real. Garante que os objetos numa imagem aparecem na posição, no tamanho e na proporção corretos, evitando distorções que poderiam induzir os modelos de IA em erro.

Sem uma calibração adequada, as câmaras podem causar distorção da lente, fazendo com que os objetos pareçam esticados ou desalinhados. Isto afeta a precisão da deteção, do rastreamento e da estimativa de profundidade dos objetos, originando erros em aplicações baseadas em IA. Em particular, modelos como o Ultralytics YOLO11 funcionam de forma mais eficaz quando os dados de entrada estão devidamente calibrados, reduzindo erros na interpretação espacial e melhorando a tomada de decisões no mundo real.

Uma calibração precisa é especialmente importante no caso de drones, carros autónomos e visão robótica. O desalinhamento nestes sistemas pode levar a cálculos incorretos de distâncias, afetando tarefas como a navegação e a deteção de obstáculos.

Fig. 1. Um exemplo de distorção da lente (à esquerda) corrigida através da calibração da câmara (à direita).

Explorar os efeitos da distorção da lente#

As distorções da lente podem fazer com que uma câmara represente incorretamente as formas e as posições dos objetos numa imagem. Eis alguns exemplos de diferentes tipos de distorção da lente:

• Distorção em barril: neste caso, as linhas retas parecem curvar-se para fora, fazendo com que os objetos no centro da imagem pareçam inchados. Isto é comum em lentes grande-angulares e pode prejudicar a calibração 3D em sistemas autónomos ao distorcer a perceção de profundidade.
• Distorção em almofada: neste caso, as linhas retas curvam-se para dentro, em direção ao centro da imagem, criando o efeito oposto ao da distorção em barril.
• Distorção em bigode: ocorre quando as distorções em barril e em almofada se combinam, fazendo com que as linhas retas se curvem num padrão semelhante a uma onda.
• Aberração cromática: ocorre quando uma lente não consegue focar as cores no mesmo ponto, criando franjas coloridas à volta dos objetos.

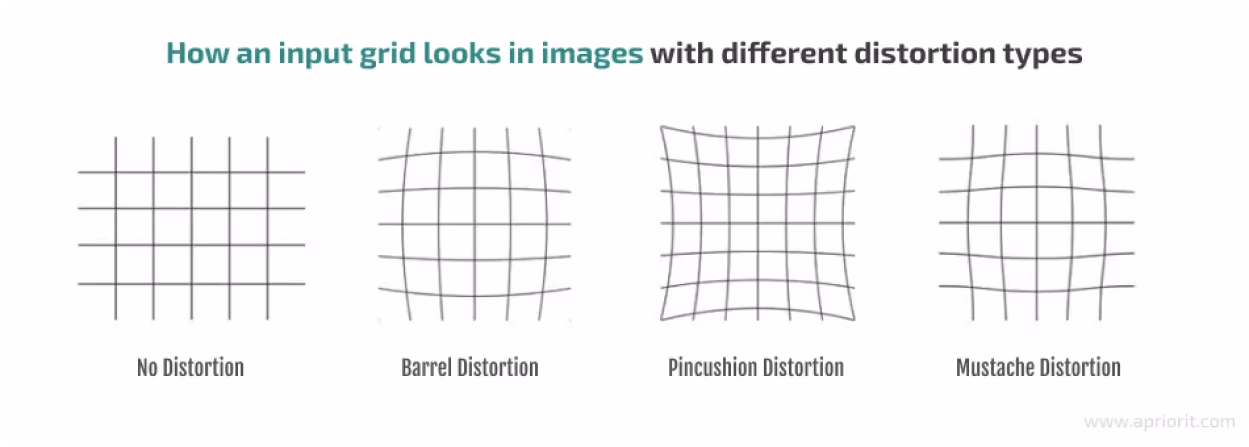

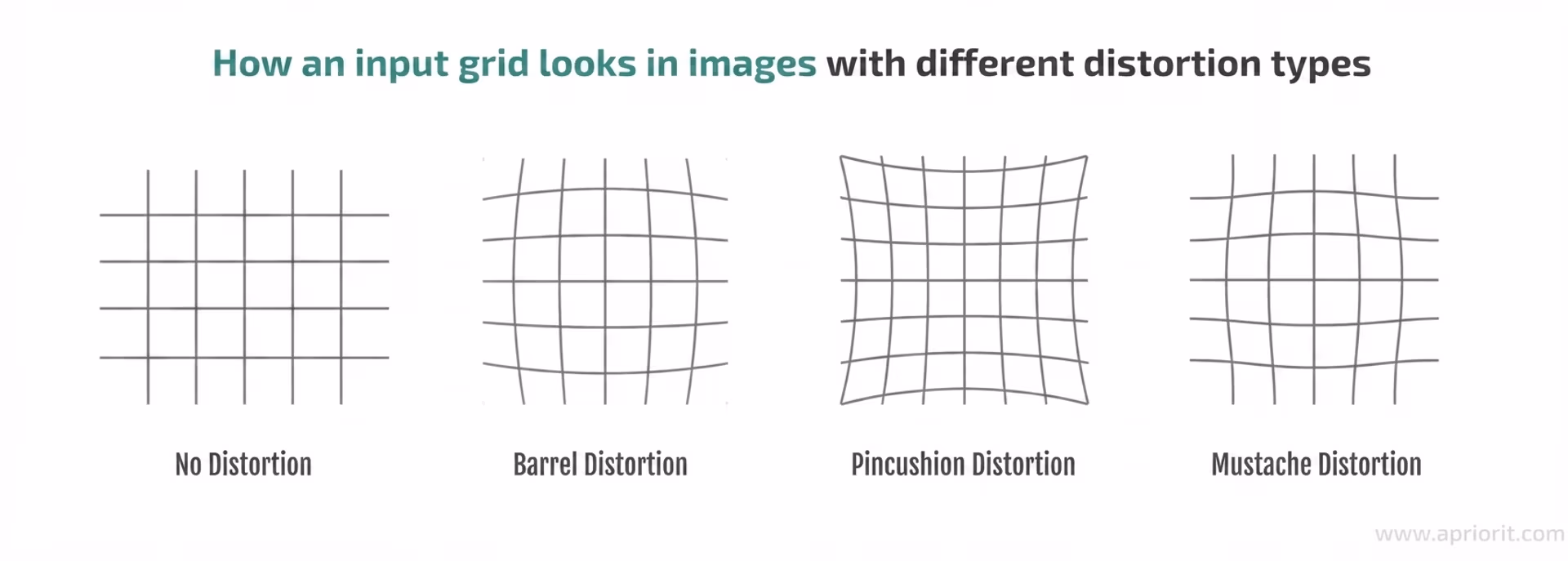

Fig. 2. Diferentes tipos de distorção da lente.

Tipos de calibração de câmaras#

A calibração de câmaras é composta por dois componentes essenciais: os parâmetros intrínsecos, que definem as características internas da câmara, e os parâmetros extrínsecos, que determinam a sua posição e orientação em relação ao mundo. Vamos analisar mais detalhadamente ambos os tipos de componentes.

Parâmetros intrínsecos#

Uma calibração intrínseca precisa pode melhorar as previsões do modelo, garantindo que os objetos detetados aparecem na posição e à escala corretas em aplicações do mundo real. Eis uma breve análise de alguns parâmetros intrínsecos:

• Distância focal: controla a forma como uma câmara projeta objetos 3D numa imagem 2D. Se estiver mal calibrada, os objetos podem parecer esticados ou comprimidos, alterando o seu tamanho e a distância percebidos.
• Ponto principal: representa o centro ótico do sensor da câmara. Se estiver deslocado, pode mover a imagem inteira, provocando um desalinhamento no posicionamento dos objetos.
• Coeficiente de inclinação: tem em conta disposições não retangulares dos píxeis no sensor. Quando existe inclinação, a imagem pode parecer inclinada ou deformada em vez de estar devidamente alinhada.
• Coeficientes de distorção: estes parâmetros corrigem as distorções óticas causadas pela lente. Sem correção, as linhas retas podem parecer curvas, especialmente junto às margens da imagem.

Parâmetros extrínsecos#

A calibração extrínseca determina a forma como uma câmara está posicionada e orientada em relação ao mundo real, o que é especialmente importante em sistemas multicâmara utilizados para calibração 3D, rastreamento de objetos e perceção de profundidade. Ajuda drones, veículos autónomos e sistemas de vigilância a interpretar corretamente as relações espaciais.

Eis dois parâmetros extrínsecos essenciais:

• Matriz de translação: define a localização física da câmara no espaço 3D, especificando a sua posição ao longo dos eixos X, Y e Z. Se estiver mal calibrada, os objetos podem parecer mais próximos ou mais distantes do que realmente estão, originando medições de distância incorretas. Em veículos autónomos, isto pode resultar numa deteção deficiente de obstáculos, enquanto na robótica pode causar erros de posicionamento durante a manipulação de objetos.
• Matriz de rotação: determina a orientação da câmara, especificando o seu grau de inclinação, rotação ou angulação em relação a um ponto de referência. Se não for calibrada corretamente, as imagens de várias câmaras podem não ficar devidamente alinhadas, causando problemas na reconstrução 3D, no rastreamento multicâmara e no mapeamento espacial. Por exemplo, num carro autónomo, uma matriz de rotação incorreta poderia desalinha as entradas dos sensores, levando a uma deteção imprecisa das faixas de rodagem.

Conhecer melhor a matriz de calibração da câmara#

Cada imagem captada por uma câmara é uma representação 2D de um mundo 3D. Os modelos de IA precisam de uma forma de traduzir entre estas dimensões para fazer previsões precisas. É aqui que entra a matriz de calibração da câmara. Ela projeta pontos do mundo real no plano de imagem da câmara, para que os objetos apareçam corretamente posicionados.

Em termos simples, a matriz de calibração da câmara é um modelo matemático que representa os parâmetros intrínsecos de uma câmara. Normalmente, é armazenada em sistemas de visão e utilizada em algoritmos de processamento de imagem para corrigir distorções e mapear pontos 3D para coordenadas 2D.

Como veremos de seguida, a matriz é calculada através de métodos de calibração como a deteção de padrões de tabuleiro de xadrez, a calibração baseada em objetos 3D e a autocalibração orientada por IA, que estimam parâmetros essenciais através da análise de imagens de pontos de referência conhecidos.

Vários métodos de calibração de câmaras#

Existem vários métodos de calibração de câmaras, cada um adequado a casos de utilização específicos. Os métodos tradicionais dependem de padrões físicos, enquanto as técnicas baseadas em IA utilizam aprendizagem profunda para automatizar o processo.

Vamos analisar estes métodos e explorar a forma como melhoram a precisão em diferentes aplicações.

Métodos tradicionais de calibração de câmaras#

Um dos métodos mais comuns de calibração de câmaras utiliza um padrão de tabuleiro de xadrez ou de grelha colocado à frente da câmara. O sistema deteta pontos essenciais no padrão para calcular os parâmetros de calibração.

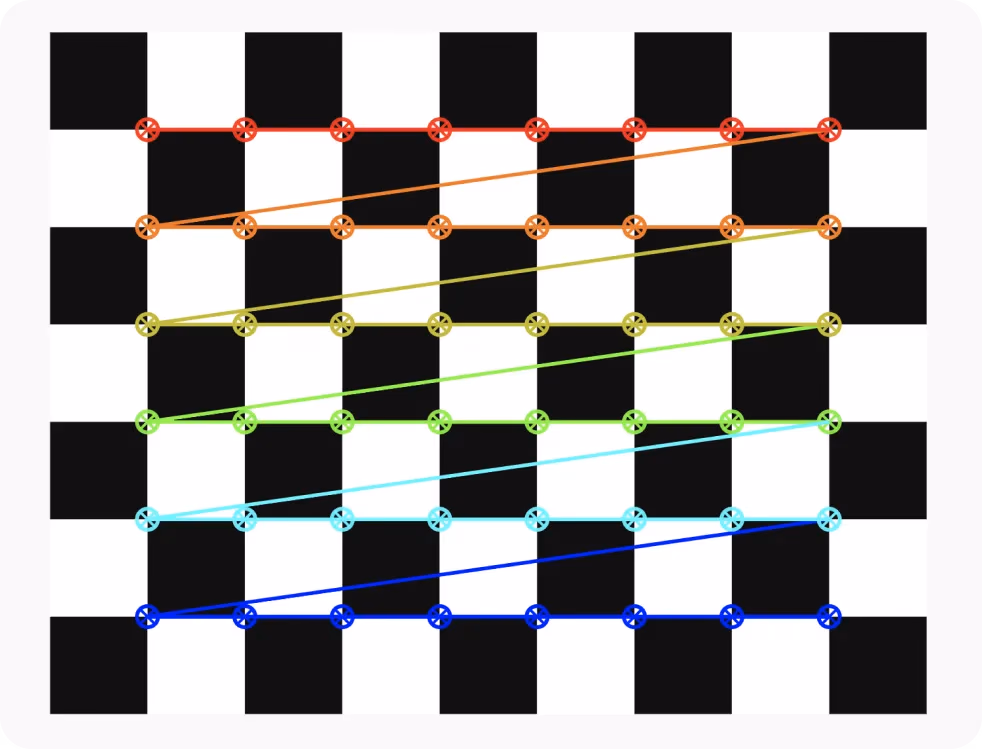

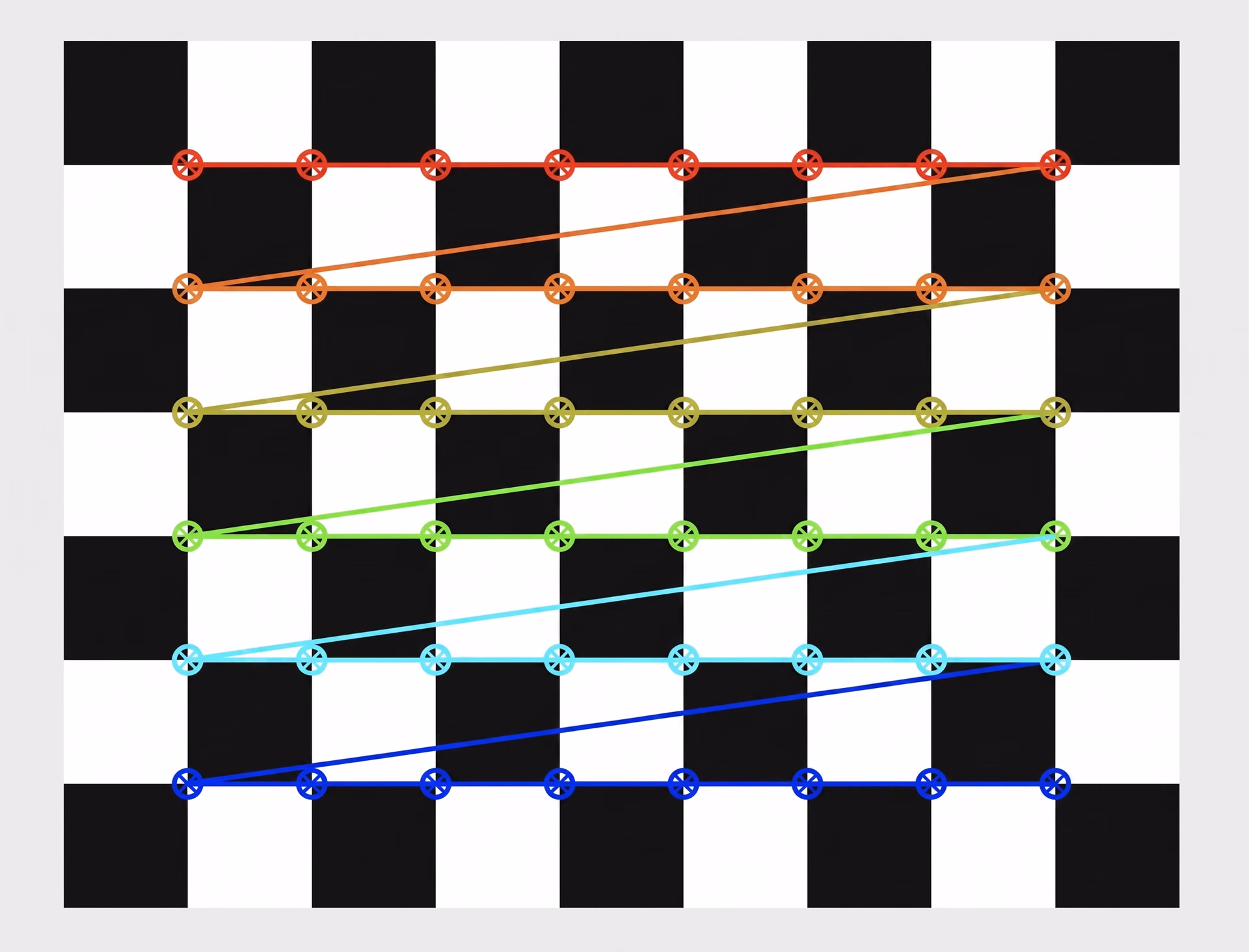

Fig. 3. Um tabuleiro de xadrez para calibração de câmaras.

Embora seja útil em ambientes controlados, requer ajustes manuais e a análise de várias imagens captadas de ângulos diferentes. Alterações nas condições de iluminação ou movimentos inesperados da câmara podem reduzir a precisão, tornando necessária uma nova calibração.

Em ambientes dinâmicos, como os de drones e carros autónomos, a calibração tradicional tem dificuldade em acompanhar as mudanças. Uma câmara em movimento requer uma recalibração frequente para manter a precisão, o que é impraticável com padrões estáticos. Esta limitação impulsionou o desenvolvimento de avanços na calibração de câmaras baseada em IA, oferecendo maior flexibilidade e automatização.

Métodos de calibração de câmaras baseados em IA#

As técnicas baseadas em IA automatizam a calibração de câmaras através de modelos de aprendizagem profunda que fazem a autocalibração, reduzindo a necessidade de ajustes manuais. Estes métodos estimam diretamente os parâmetros intrínsecos e extrínsecos a partir de imagens do mundo real, eliminando a necessidade de padrões predefinidos.

Da mesma forma, os conjuntos de dados sintéticos estão a transformar a calibração de câmaras, fornecendo aos modelos de IA dados de treino diversificados e anotados para aperfeiçoar parâmetros e corrigir distorções. Estes conjuntos de dados simulam condições do mundo real, ajudando os modelos de IA a aprender a ajustar dinamicamente os parâmetros intrínsecos e extrínsecos sem intervenção humana.

Por exemplo, as estruturas de autocalibração utilizam modelos probabilísticos e aprendizagem profunda para analisar imagens monoculares, estimar estruturas 3D e aperfeiçoar continuamente a calibração. Os dados sintéticos melhoram este processo ao treinar modelos para lidar com diferentes perspetivas, desalinhamentos dos sensores e condições de iluminação, melhorando a estimativa de profundidade, o rastreamento de obstáculos e a precisão espacial em aplicações como a condução autónoma e a robótica.

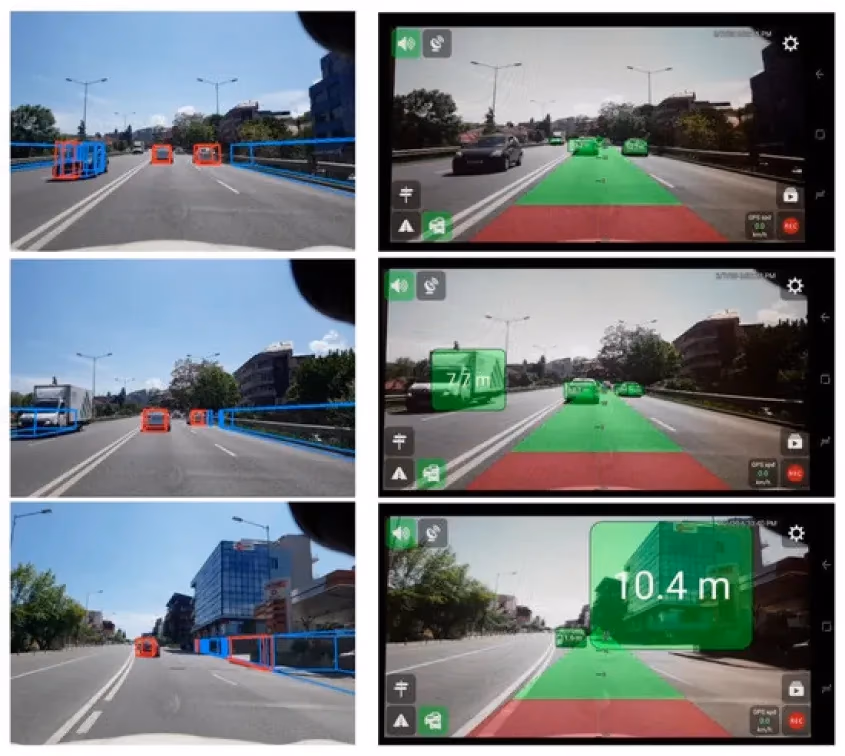

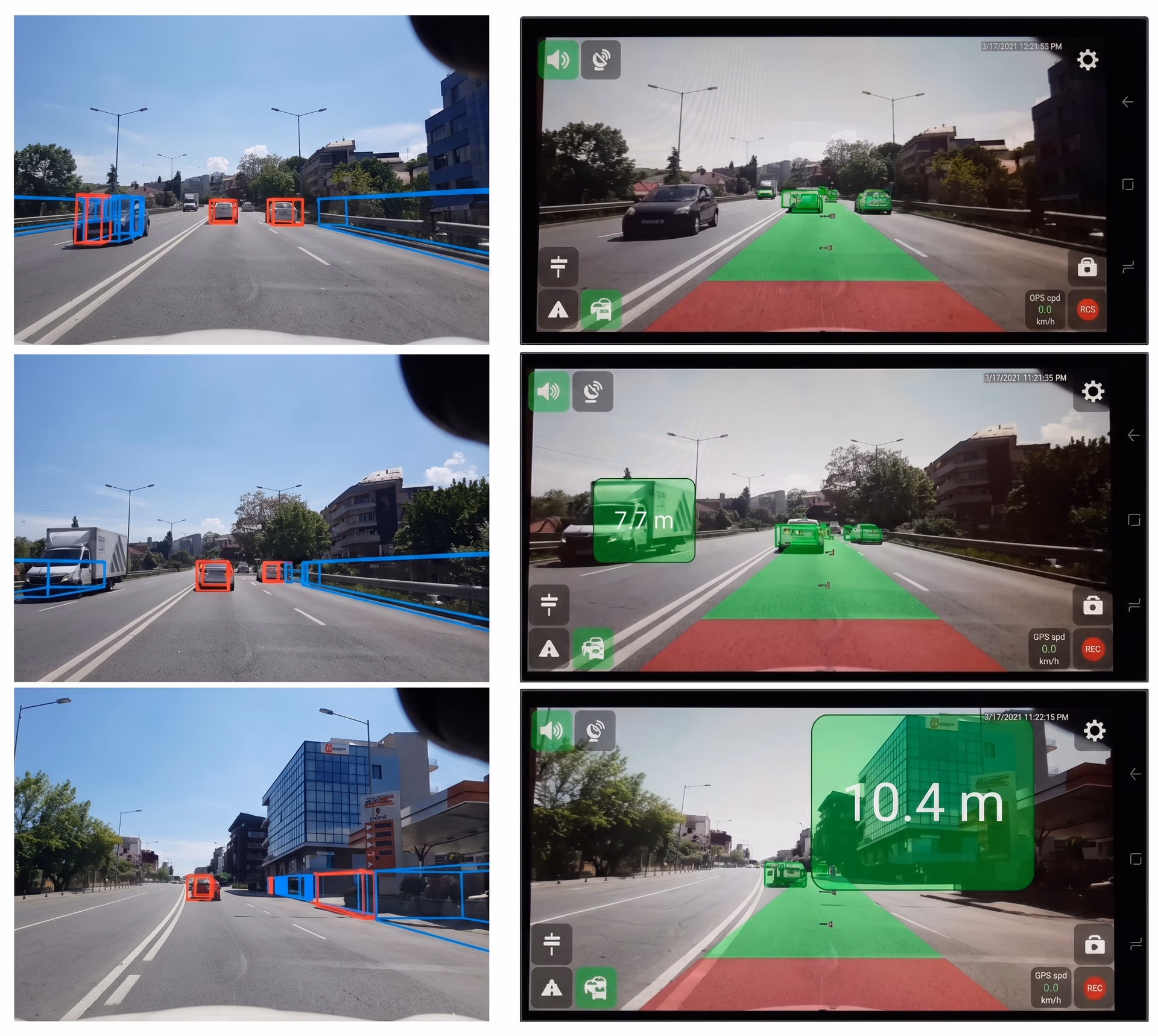

Fig. 4. Um sistema de IA para visão com autocalibração capaz de compreender o trânsito.

Principais aplicações da calibração de câmaras#

Agora que compreendemos o que é a calibração de câmaras, vamos explorar o seu impacto em vários setores.

Veículos autónomos e navegação de drones#

Para carros autónomos e drones autónomos, uma calibração precisa das câmaras é importante para uma navegação segura e fiável. Estes sistemas dependem da estimativa de profundidade e do cálculo de distâncias para detetar obstáculos, rastrear marcações rodoviárias e avaliar os objetos circundantes. Uma calibração deficiente pode causar interpretações incorretas das distâncias, levando a decisões erradas em cenários em tempo real.

Uma matriz devidamente calibrada permite que os veículos autónomos combinem dados de LiDAR, radar e câmaras, melhorando a fusão de múltiplos sensores. Isto ajuda o veículo a avaliar com precisão as distâncias até aos peões, aos limites das faixas de rodagem e aos carros próximos, reduzindo o risco de acidentes. Entretanto, nos drones, a calibração 3D ajuda a manter a estabilidade da altitude e a rastrear objetos com precisão para uma navegação exata em ambientes dinâmicos.

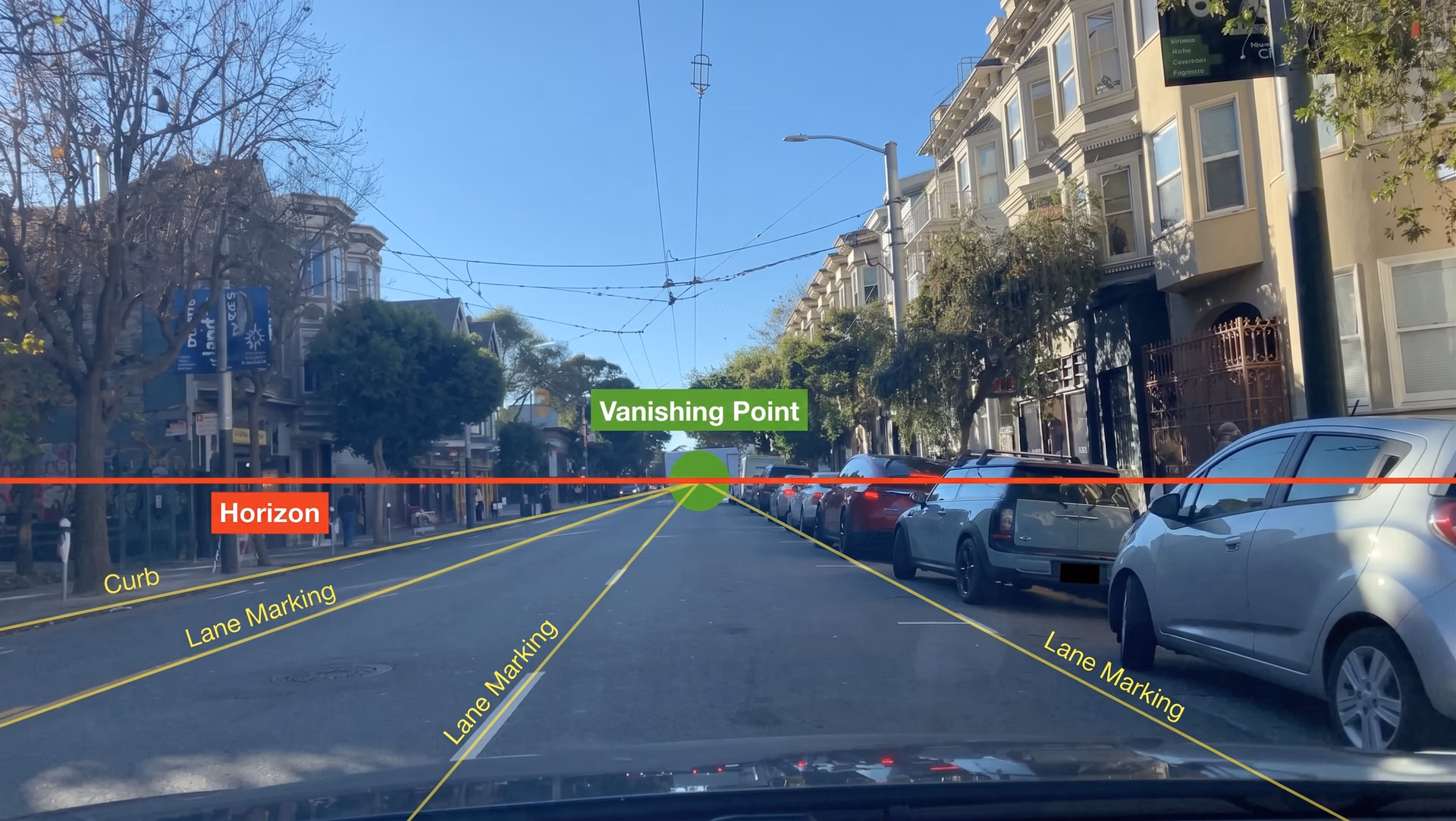

Fig. 5. Uma câmara calibrada num carro autónomo.

Realidade aumentada (AR) e realidade virtual (VR)#

As aplicações de AR e VR dependem de uma calibração precisa das câmaras para alinhar o conteúdo digital com os objetos do mundo real. Se não forem devidamente calibradas, as sobreposições de AR podem desviar-se, parecer desalinhadas ou ter uma escala incorreta, prejudicando a experiência do utilizador.

A correção da distorção da lente é essencial para integrar perfeitamente objetos virtuais em ambientes reais. Sem ela, as distorções podem quebrar a imersão e reduzir a precisão em jogos, simulações de formação e imagiologia médica. Além disso, na VR, a calibração melhora o rastreamento preciso dos movimentos da cabeça e das mãos, aumentando a capacidade de resposta e criando uma experiência mais fluida e imersiva.

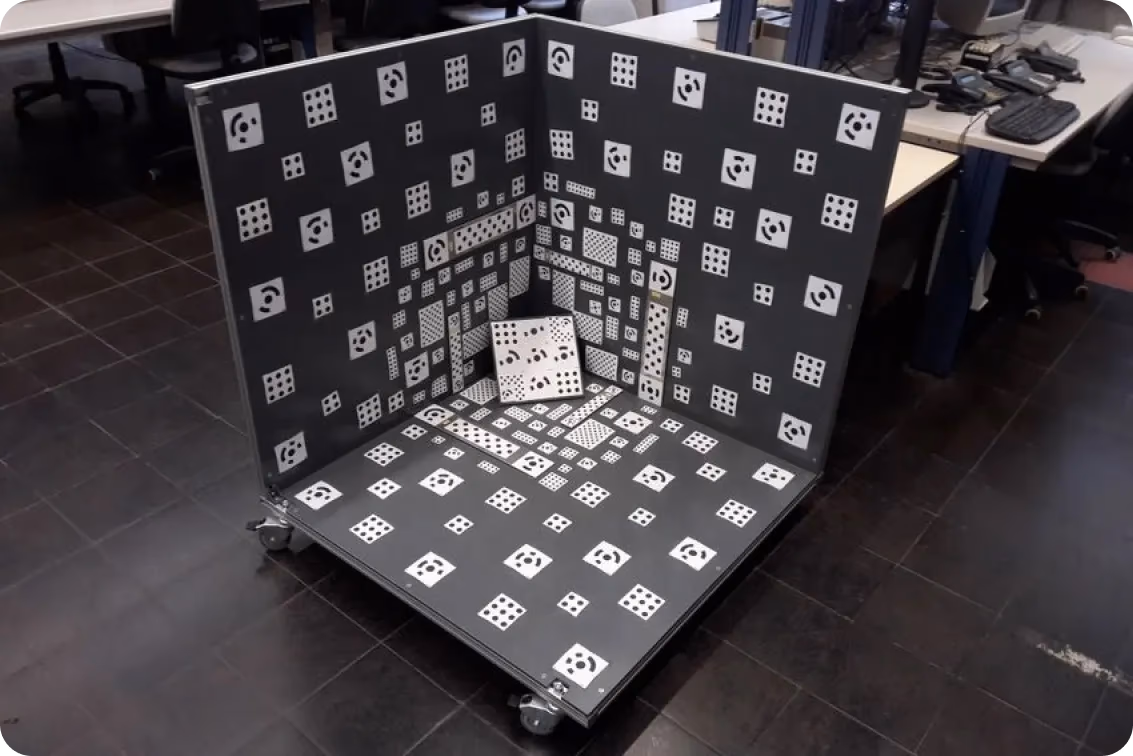

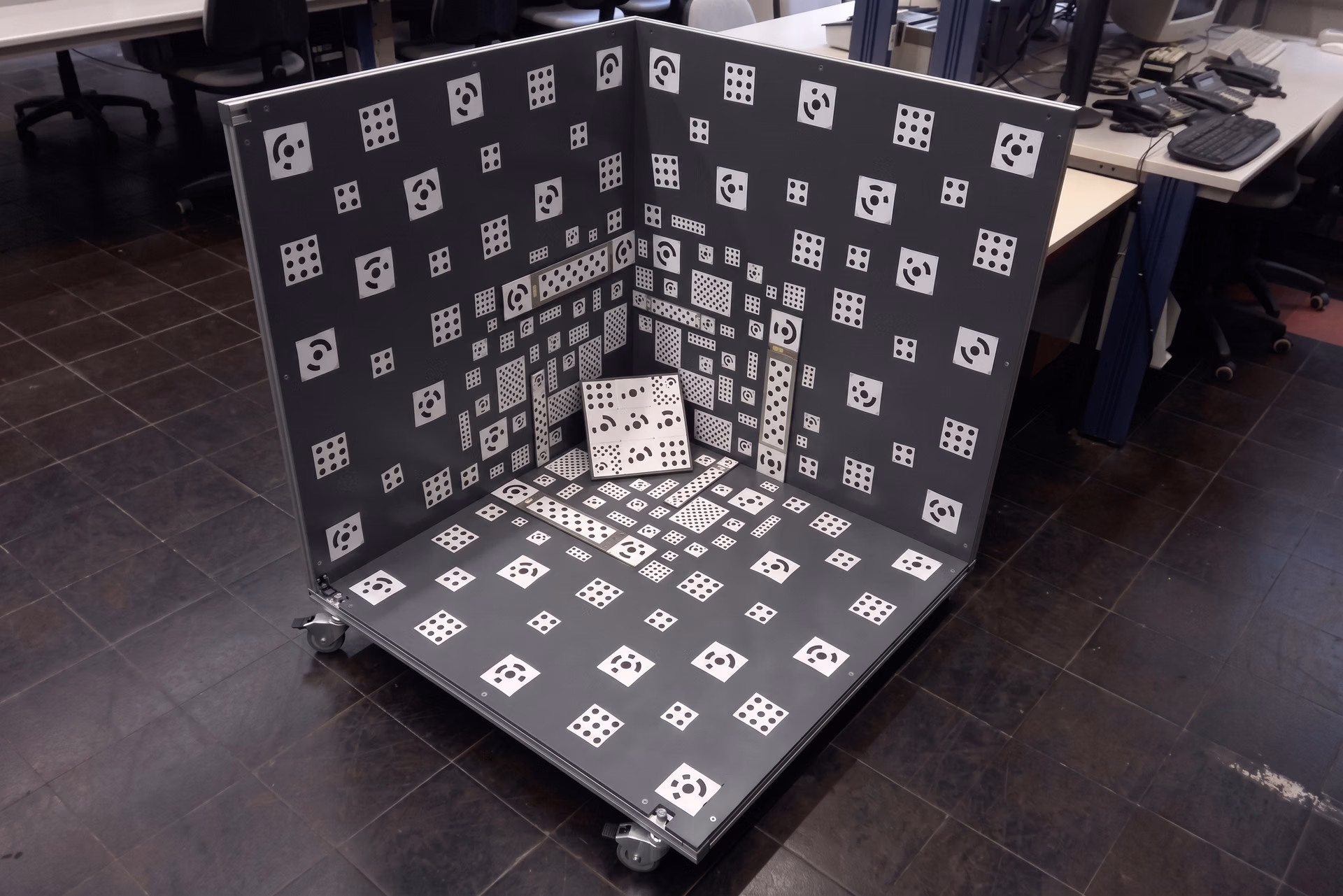

Fig. 6. Uma configuração de calibração 3D de câmaras utilizada para aperfeiçoar medições espaciais.

Visão robótica e automação industrial#

Para que os robôs vejam e interajam corretamente com o mundo, é essencial uma calibração adequada das câmaras. Na automação industrial, os robôs dependem da estimativa de profundidade para recolher, posicionar e manipular objetos com precisão. Sem uma calibração adequada, os desalinhamentos podem causar erros na embalagem, na montagem e nas inspeções de controlo de qualidade.

Um dos principais desafios na robótica é medir com precisão objetos planos. A calibração ajuda os braços robóticos a detetar as dimensões exatas, evitando cálculos incorretos que poderiam abrandar ou interromper a produção. A calibração 3D vai mais longe, permitindo que os robôs se adaptem à medida que os objetos ou as posições mudam.

Principais conclusões#

A calibração de câmaras é um componente essencial de muitas soluções de visão computacional. Garante que os modelos de IA interpretam as imagens com precisão em tarefas como deteção, rastreamento e estimativa de profundidade de objetos. Os parâmetros intrínsecos e extrínsecos ajudam a alinhar as imagens com as medições do mundo real, evitando distorções que poderiam afetar aplicações baseadas em IA.

A correção da distorção da lente é essencial para aplicações de realidade aumentada, automação industrial e sistemas multicâmara. À medida que a IA avança, os métodos automatizados de calibração de câmaras melhoram a eficiência, a precisão e a fiabilidade a longo prazo em aplicações do mundo real.
