コンピュータビジョンにおけるCAD製造

すべての製造製品は、デジタル設計から始まります。通常は、製造ソフトウェアで作成されたコンピュータ支援設計（CAD）モデルです。この3D設計図または3Dモデルは、製品のあらゆる表面、穴、寸法を定義します。

エンジニアはこれを使用して設計、テストを行い、生産に向けて部品を準備します。しかし、CADモデルと完成品の間に問題が生じることがあります。

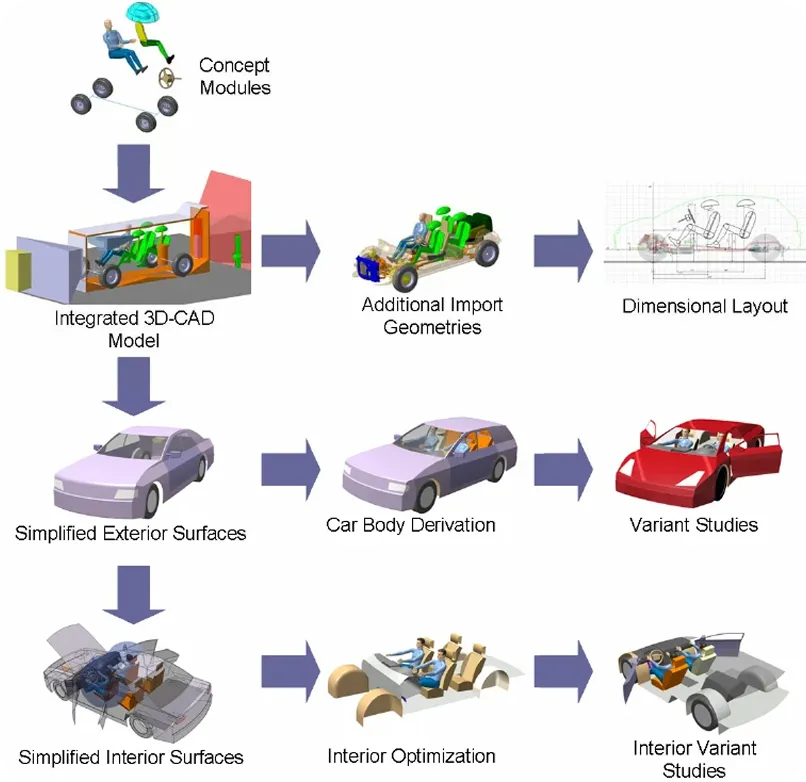

図1：自動車業界で3D CADモデルがどのように使用されているかの例。（ソース）

例えば、部品の位置がずれていたり、特徴が見落とされていたり、製造中に不整合が発生したりすることがあります。これらの問題はコストを増加させ、時間がかかる原因となります。そのため、製造業者はCAD製造と、マシンが視覚データを解釈・分析することを可能にする人工知能（AI）の一分野であるコンピュータビジョンを組み合わせています。

CADは各部品の正確な構造を捉えることで正確な設計図を提供しますが、コンピュータビジョンはその上に視覚的なインテリジェンス層を追加します。カメラやセンサーからのデータを使用して、製品開発中に部品の検査、検証、追跡を行います。

CADとコンピュータビジョンシステムを組み合わせることで、重要なワークフローを効率化し、Industry 4.0への移行の一環としてスマート製造を支援できます。Industry 4.0は、AIや自動化などの高度なデジタル技術を製造に統合し、より信頼性が高く効率的なシステムを構築します。

この記事では、CADとコンピュータビジョンがどのようにして設計と実行の間のギャップを埋めることができるかを探ります。それでは始めましょう！

Link to this section現代の製造におけるCADの役割#

製品がスマート製造プロセスを通じて作成される際、それはCADで構築されたデジタル計画から始まります。エンジニアはCADを使用して詳細のすべてを定義し、設計が効率的な生産のために最適化されていることを確認します。積層造形から最終組み立てに至るまで、その後のすべてのプロセスはCADデータの正確性に依存しています。

CADモデルが作成されると、コンピュータ支援製造（CAM）ソフトウェアに渡されます。CAMソリューションは、切削工具の正確な動きを定義するツールパスや、マシンがそれらの動きを実行するために使用するプログラミング言語であるGコードを生成することで、デジタル設計を生産指示に変換します。これらの指示は、コンピュータ数値制御（CNC）マシンやその他の自動化ツールに送信され、原材料を切断、ドリル、成形して元のCAD設計と一致する部品を作成します。

CADモデルは、シミュレーションの実行、さまざまな機械加工操作のテスト、製造現場の機械工向けの品質保証のサポートにも使用できます。興味深いことに、CAD設計データは、ラピッドプロトタイピングや小ロット製造のために3Dプリンティングのセットアップに直接送信することも可能です。

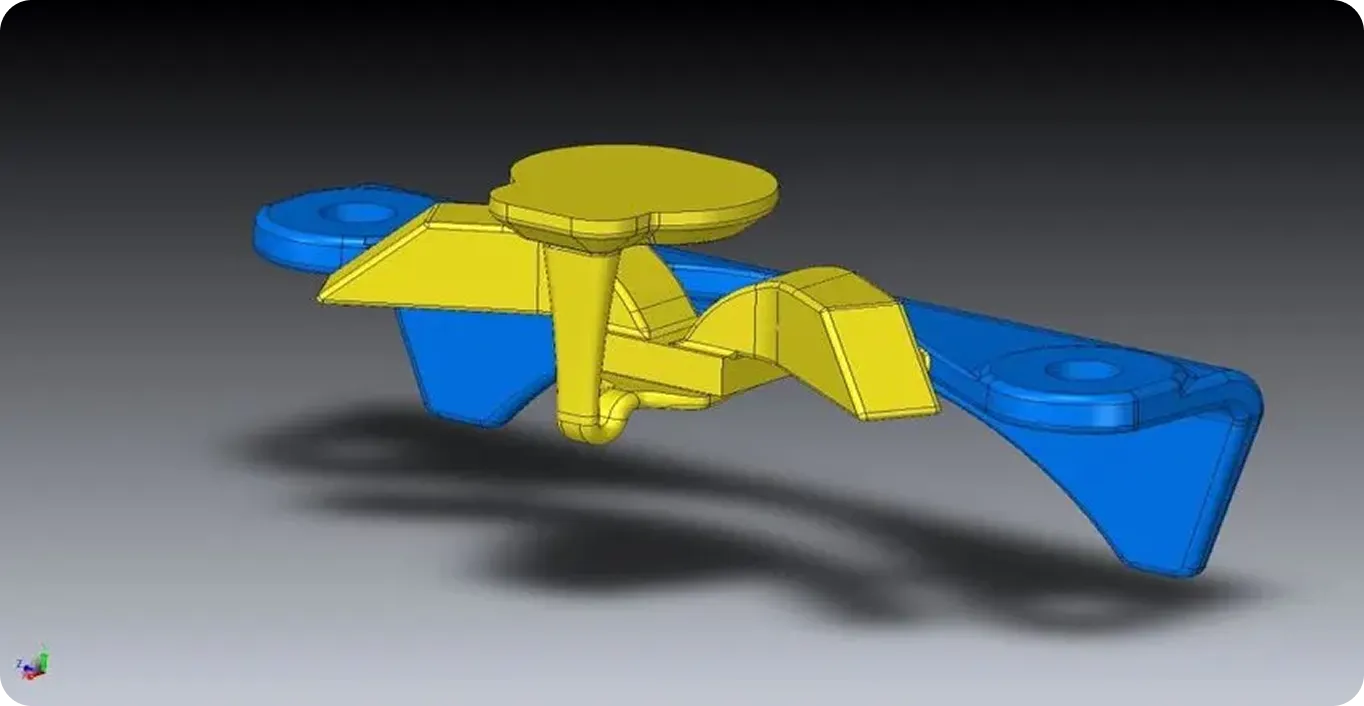

図2：3Dプリンター用に準備されたCADモデル（ソース）

Link to this sectionCADワークフローへのコンピュータビジョンの導入#

CADは設計の基盤を提供します。しかし、その設計を正確な物理製品に変えるためには、製造業者は工場現場からのリアルタイムのフィードバックを必要とします。ここでコンピュータビジョンが重要な役割を果たします。

Ultralytics YOLO11のようなコンピュータビジョンモデルは、画像内のアイテムを識別して配置するオブジェクト検出や、各ピクセルにラベルを付けて個々のオブジェクトを分離するインスタンスセグメンテーションといった重要なビジョンタスクをサポートします。これらの機能は、製造業者が生産を監視し、欠陥を検出し、プロセス全体で品質を確保するのに役立ちます。

次に、製造のさまざまな段階でこれがどのように機能するかを詳しく見ていきましょう。

Link to this section物理からデジタルへ：スキャン・トゥ・CADとリバースエンジニアリング#

ゼロからCADモデルを作成するには時間がかかります。レガシーシステムや、既存のデジタル設計がないカスタムコンポーネントを扱う場合は特に遅くなります。スキャン・トゥ・CADのような技術は、物理的なオブジェクトをデジタルCADモデルに変換するプロセスを高速化できます。

3Dスキャンデバイスをコンピュータビジョンと組み合わせて、コンポーネントの形状、特徴、寸法をキャプチャできます。その後、スキャン・トゥ・CADシステムは、表面、穴、エッジを識別し、自動的にCADジオメトリに変換します。

これにより設計の反復が加速され、3D印刷可能なモデルの作成が可能になり、機械工にプロトタイピングのための柔軟なCAMオプションを提供します。スキャン・トゥ・CADは、再設計や複製のために既存の物理部品をデジタル化する必要があるリバースエンジニアリングにおいて特に効果的です。

図3：3Dスキャンデバイスは、オブジェクトをスキャンしてデジタルモデルを作成できます。

Link to this sectionデジタルと物理の融合：組み立てにおけるARとビジョン#

製造現場では、特に自動車のような業界では、わずかな組み立てエラーでも重大な品質問題につながる可能性があります。このような問題を解決するために、製造業者は拡張現実（AR）とコンピュータビジョンを使用して組み立てをガイドしています。ARはデジタル情報を現実世界のビューに重ね合わせ、作業者が別の画面やマニュアルに切り替えることなく、正確な指示に従えるようにします。

コンピュータビジョンシステムは、各コンポーネントの位置と向きをリアルタイムで追跡できます。部品が欠落しているか、位置がずれている場合、システムは問題をフラグ立てし、技術者のARヘッドセット上に修正ガイダンスを重ね合わせます。これにより、チームはエラーを即座に発見し、製造現場で一貫した品質を維持できます。

例えば、自動車の組み立てにおいて、ARは車のドアのCADベースのレイアウトを物理フレームに投影し、各ネジ、ハンドル、コンポーネントを正確にどこに配置すべきかを表示できます。これにより、すべての部品が正しい位置と順序で取り付けられていることが確認されます。

Link to this sectionループを閉じる：CAD主導の品質保証#

製品が製造されたら、次のステップはそれが元のCAD設計と一致していることを確認することです。コンピュータビジョンソリューションは、製造された製品とCAD設計を比較することで、この検査プロセスを自動化できます。

ビジョンシステムは、オブジェクト検出、セグメンテーション、ポーズ推定などの手法を使用して、形状、サイズ、配置、表面品質を評価します。これらのチェックは生産中に品質管理の一環として実行でき、ラインを停止することなくチームが問題を発見できるようにします。

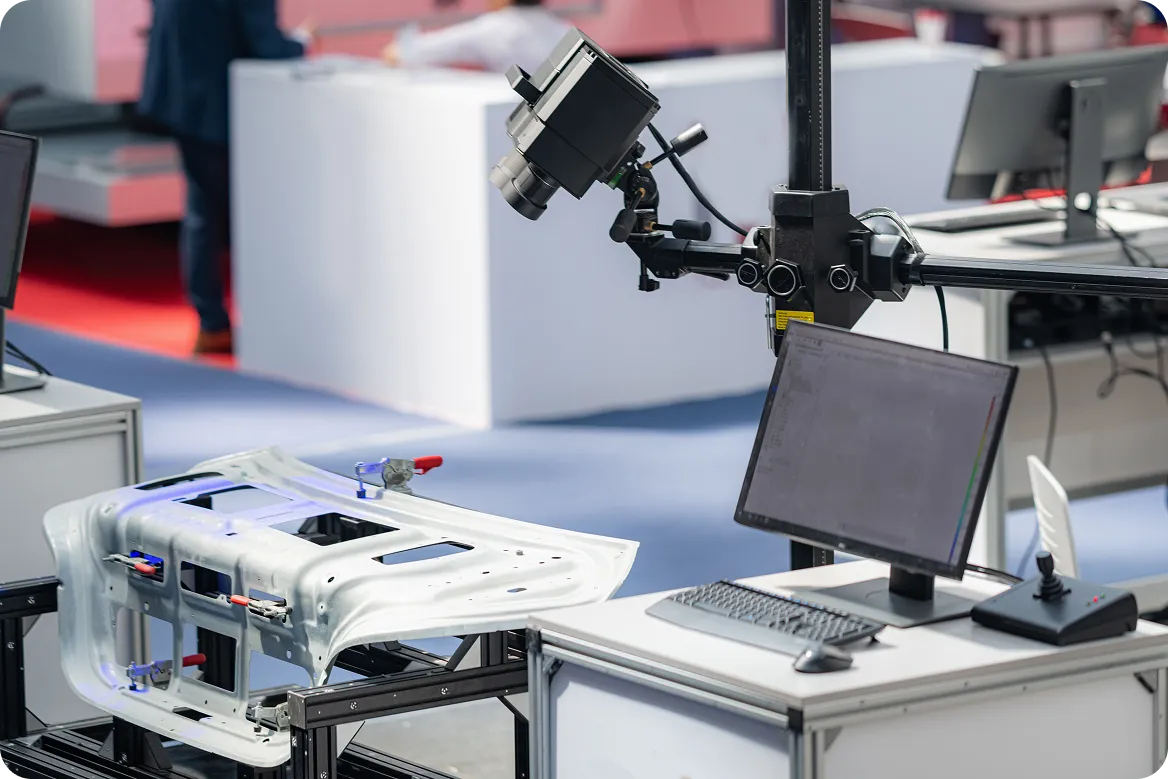

図4：精密検査のためにコンポーネントを3Dスキャンする例。

特に、YOLO11のようなコンピュータビジョンモデルは、欠落している特徴や表面の欠陥をリアルタイムで検出することで、これを可能にします。CADと統合されると、ビジョンベースの品質チェックは完成品と設計仕様を比較し、梱包や出荷の前にエラーを捕らえることができます。

Link to this sectionCAD主導製造におけるコンピュータビジョンの応用#

CADワークフローとコンピュータビジョンを使用したCADベースの製造について理解が深まったところで、いくつかの現実世界の応用例を詳しく見ていきましょう。

Link to this section自動車および航空宇宙における自動品質検査#

車や飛行機を製造する際、ナット、ボルト、リベットなど、あらゆる部品の配置は正確でなければなりません。これを手作業で行うには、人為的ミスや遅延など多くの制限があります。

例えば、飛行機の胴体にある1つの位置がずれたリベットは構造的完全性を損なう可能性があり、一方、自動車製造において誤って取り付けられたセンサーやブラケットは、システム故障やリコールにつながる可能性があります。

優れた解決策は、Vision AIを使用して品質検査を自動化することです。これらのシステムは、カメラ、センサー、AIを使用して欠陥を発見し、部品を測定し、部品の正確な配置を再確認することで、生産をより速く、より正確に、より安全にします。

Link to this section精密仕上げのためのビジョン誘導ロボット#

同様に、研削、研磨、トリミングなどのタスクには高い精度が必要です。これらのタスクを手作業で行うと、後で修正するのに費用がかかる欠陥が生じることがあります。

ビジョン誘導ロボットを使用することで、そのような欠陥が発生する可能性を減らすことができます。これらのロボットは3Dビジョンを使用して部品をスキャンし、CADモデルと比較します。その後、比較の結果に基づいて精密に仕上げ作業を実行します。

例えば、鋳造部品に余分な材料がある場合、ロボットは部品のCAD設計に基づいて、それがどこにあり、どれだけトリミングすべきかを正確に把握しています。これらのセットアップは、熟練したプログラマーがCADデータに基づいて加工プロセスとロボットの動きを最適化する、正確なCAMプログラミングに依存することがよくあります。

CAD CAMワークフローとVision AIを組み合わせることで、製造業者は最も複雑な部品であっても一貫して高い品質を維持できます。これらのワークフローは、品質を向上させるだけでなく、大量生産をより信頼性の高いものにします。

Link to this section航空宇宙におけるARベースの組み立て検証#

航空宇宙における組み立てエラーの修正は、高コストで時間がかかります。これらを防ぐために、多くの航空宇宙企業がコンピュータビジョンとCADモデルを統合した拡張現実システムを採用しています。

例えば、グローバルな航空宇宙および防衛技術のリーダーであるNorthrop Grummanは、ARヘッドセットを使用して衛星のような複雑なシステムの組み立てを支援しています。彼らはCAD/CAMソフトウェアを活用してフルスケールのデジタルモデルを作成し、それを建設中の物理的な宇宙船に投影します。コンポーネントと指示は必要な場所に正確に表示され、技術者が移動してもオーバーレイは整列したままです。このリアルタイムのガイダンスにより、組み立てがスピードアップし、コストのかかる手直しが大幅に削減されます。

Link to this sectionコンピュータビジョンとCADを統合するメリット#

Vision AIとCADワークフローを統合するメリットをいくつか紹介します。

• より高速な製品設計：コンピュータビジョンを使用することで、製造業者はコンポーネントを迅速にデジタル化できます。これらのシステムは、自動認識と3Dスキャンを使用して手作業によるモデリングに代わり、CADモデルの作成を最適化および加速します。

• 製造における精度の向上：コンピュータビジョンシステムは、位置ずれ、表面の欠陥、欠落している特徴などの問題をリアルタイムで検出し、欠陥検出と全体的な精度を向上させます。

• 生産性とトレーニングの向上：ディープラーニングを搭載したVision AIシステムは、CADオーバーレイやARツールを使用してリアルタイムのガイダンスを提供します。これにより、新しいオペレーターのトレーニング時間が短縮されます。

Link to this section課題と考慮事項#

CAD-CAM製造におけるコンピュータビジョンのメリットにもかかわらず、考慮すべき実装の課題がいくつかあります。心に留めておくべき重要な要因をいくつか挙げます：

• データとモデルの複雑さ：コンピュータビジョンシステムは、大量の高品質データに依存しています。クリーンなデータがないと、パフォーマンスが低下する可能性があります。

• スケーラビリティとコスト：高度なコンピュータビジョンツール、3Dスキャナー、エッジデバイスは高価なことが多いです。それらを複数のラインや拠点に拡張するには、先行投資が必要になる場合があります。

• レガシーシステムとの統合：コンピュータビジョンとCADを古い製造システムと統合することは困難であり、多くの場合費用がかかります。

Link to this section重要なポイント#

コンピュータビジョンは、製造におけるCADの役割を再定義しており、よりスマートな検査とシームレスな設計から生産へのサイクルを可能にしています。かつては何時間もの手作業によるチェックを必要としたものが、今ではリアルタイムで行われ、エラーを減らし、チームにより大きな制御を与えています。製造業界はデータ主導のデザイン主導の運用へとシフトしており、Vision AIは現代のCAD/CAMシステムの中心的なコンポーネントになりつつあります。
