Ultralytics YOLO-Modelle zur Erkennung undichter Stellen in Betonplatten einsetzen

Die Instandhaltung eines Gebäudes umfasst viele Routineaufgaben, zum Beispiel verstopfte Abflüsse zu reparieren oder Wände neu zu streichen. Bei den meisten Problemen gibt es sichtbare Warnzeichen, wenn die Wartung vernachlässigt wird. Einige Probleme sind jedoch schwerer zu erkennen und verursachen höhere Kosten, wenn sie unentdeckt bleiben.

Undichte Leitungen unter der Bodenplatte verlaufen beispielsweise unter dem Betonfundament eines Gebäudes und bleiben häufig verborgen, bis sie hohe Wasserrechnungen, feuchte Böden, Schimmelbildung oder sogar strukturelle Schäden verursachen. Tatsächlich können sich solche Lecks monatelang unbemerkt ausbreiten, bevor deutliche Anzeichen auftreten.

Eine häufige Ursache ist eine undichte Warmwasserleitung unter dem Fußboden, die warme Stellen auf Fliesen oder unerklärliche Feuchtigkeit verursachen kann. Lecks unter der Bodenplatte können in Gebäuden und Wohnhäusern jeden Alters auftreten und hängen oft mit Rohrkorrosion, Bodenverschiebungen oder hohem Wasserdruck zusammen.

Diese Lecks präzise zu erkennen, ist entscheidend. Herkömmliche Methoden beruhen jedoch oft auf Fachleuten und Spezialwerkzeugen, die ihre Grenzen haben. Glücklicherweise verändern neue Technologien die Erkennung von Lecks in Bodenplatten.

Insbesondere Computer Vision, ein Bereich der künstlichen Intelligenz (AI), der sich mit der Analyse von Bildern und visuellen Mustern befasst, entwickelt sich zu einem wichtigen Werkzeug, um subtile Hinweise auf Lecks wie Feuchtigkeit, Risse und Temperaturveränderungen zu erkennen. In diesem Artikel untersuchen wir, was Lecks in Bodenplatten sind, warum sie ein ernstes Problem darstellen und wie Computer-Vision-Modelle wie Ultralytics YOLO11 eine schnellere und genauere Erkennung solcher Lecks unterstützen können.

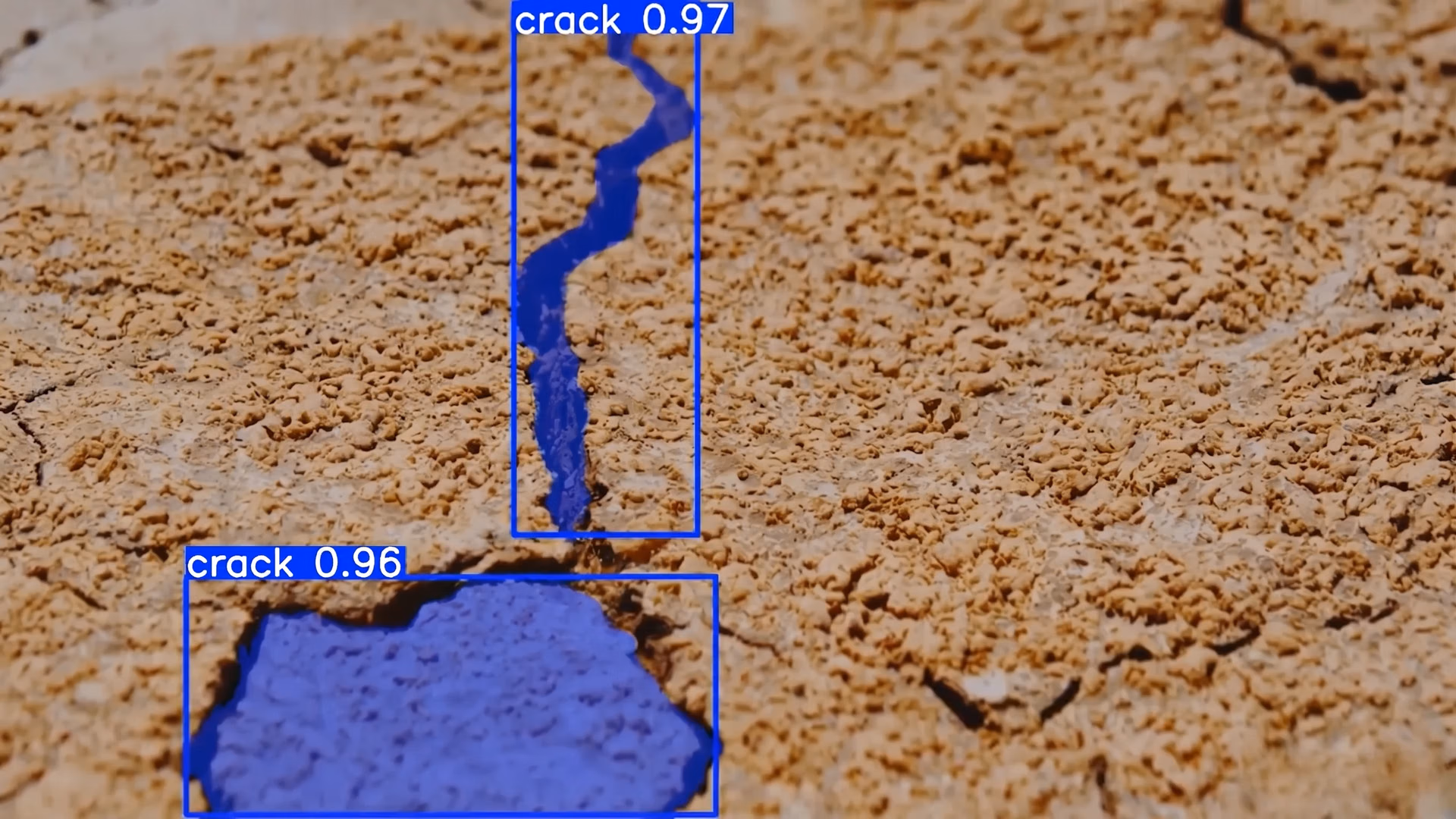

Abb. 1. Beispiel für den Einsatz von YOLO11 zur Erkennung von Oberflächenrissen. (Quelle)

Undichte Leitungen unter der Bodenplatte treiben unbemerkt Kosten und Risiken in die Höhe#

Ein Leck unter einer Bodenplatte ist eine undichte Stelle in einer Wasserleitung, die sich unter dem Betonfundament eines Gebäudes bildet. Ursachen sind häufig Faktoren wie alternde Kupferrohre, Korrosion, Bodenbewegungen, mangelhafte Installation oder übermäßiger Wasserdruck, die das Leitungssystem mit der Zeit belasten.

Tritt beispielsweise ein Leck in einer Warmwasserleitung auf, kann die anhaltende Hitze den Verschleiß der Rohre beschleunigen und den umgebenden Beton und Boden schwächen. Dadurch kann sich das Problem schneller ausbreiten.

Zu den frühen Warnzeichen gehören warme oder feuchte Stellen auf dem Fußboden, das Geräusch fließenden Wassers, obwohl alle Wasserhähne zugedreht sind, niedriger Wasserdruck oder ein plötzlicher Anstieg der monatlichen Wasserrechnung. In schwereren Fällen bemerken Eigentümer oder Bewohner möglicherweise Risse im Fußboden, Schimmelbildung oder unebene Stellen im Fundament.

Wer diese frühen Anzeichen ignoriert, riskiert später erhebliche Schäden, etwa Bodenerosion unter dem Haus, größere Risse im Fundament, beschädigte Fußböden und langfristige strukturelle Probleme, deren Reparatur teuer sein kann. Deshalb ist eine präzise Leckortung unter der Bodenplatte wichtig: Wird das Leck schnell gefunden, lassen sich unnötige Aufgrabungen vermeiden, Reparaturkosten senken und weitere Schäden am Gebäudefundament verhindern.

Häufige Ursachen für Lecks unter der Bodenplatte#

Lecks unter der Bodenplatte können auf verschiedene Faktoren zurückgehen, die sich meist allmählich im Laufe der Zeit bemerkbar machen. So kann Korrosion in Kupferrohren durch den Mineralgehalt des Wassers, die Bodenchemie oder die allgemeine Wasserqualität entstehen. Gleichzeitig kann hoher Wasserdruck unterirdische Leitungen belasten und Risse oder Rohrbrüche wahrscheinlicher machen.

Neben Korrosion und Druck kann auch alltägliche Reibung eine Rolle spielen. In manchen Häusern reiben Rohre an Beton, Kies oder anderen harten Oberflächen, wodurch die Rohrwände durch den ständigen Abrieb langsam dünner werden. Kommen Bodenbewegungen oder ein allmähliches Absinken des Fundaments hinzu, steigt die Belastung weiter an. Das kann zu Knicken, Schwachstellen oder sogar Brüchen in der Leitung führen.

Auch die Qualität der Installation ist wichtig. Eine mangelhafte Installation, etwa mit schwachen Verbindungen oder unzureichend befestigten Rohren, kann das System von Anfang an anfällig machen. Schließlich kann die langfristige Einwirkung von heißem Wasser den Verschleiß von Kupferrohren beschleunigen, sodass die Rohre dünner werden und früher versagen.

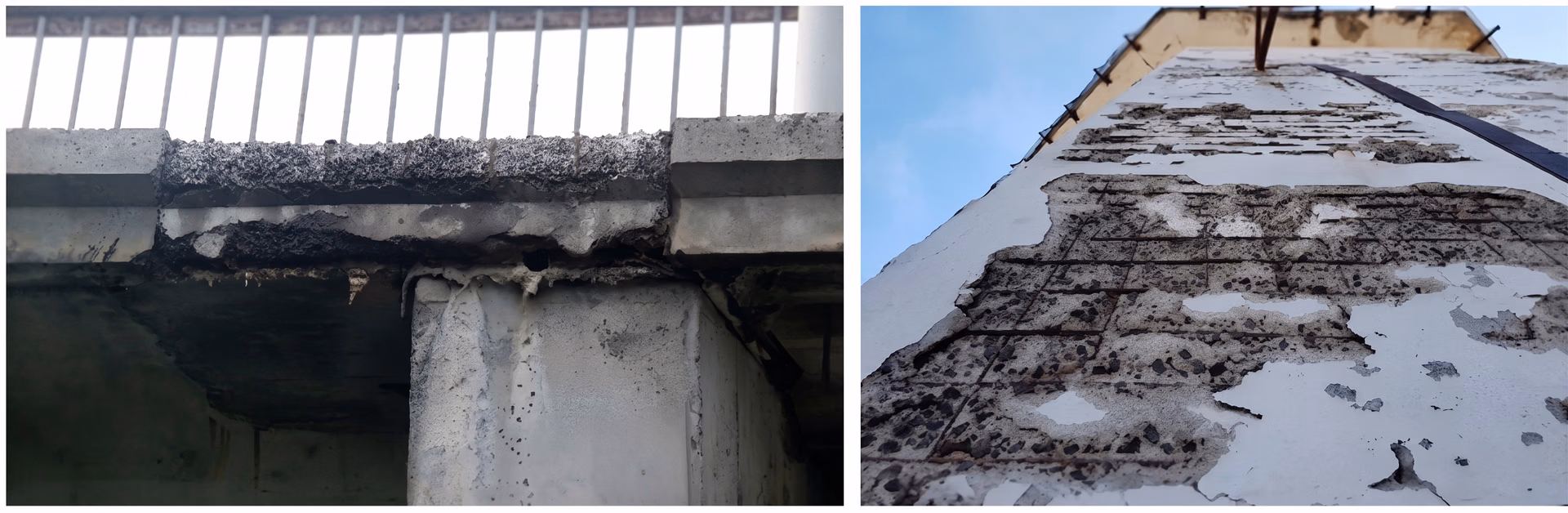

Abb. 2. Wasseraustritte und Wasserschäden können zu Rissen an der Oberfläche und zum Verfall des Gebäudes führen. (Quelle)

Leckortung in Eigenregie oder durch Fachleute#

Nachdem wir nun besser verstehen, wie Lecks unter der Bodenplatte entstehen, sehen wir uns an, wie sie üblicherweise erkannt und repariert werden.

Je nach Schwere des Problems und deinen Kenntnissen kannst du versuchen, es selbst zu beheben (Do-it-yourself), oder einen professionellen Installateur beziehungsweise Leckspezialisten hinzuziehen. Wenn du die Reparatur selbst übernehmen möchtest, gibt es einige gängige Möglichkeiten.

Hier findest du einen Überblick über die einzelnen Schritte:

• Leck lokalisieren: Als Erstes musst du das Leck finden. Manche Lecks lassen sich leicht erkennen, andere sind schwieriger aufzuspüren und erfordern Spezialwerkzeuge wie Wärmesensoren, um Heißwasserlecks zu erkennen.
• Kleinere Lecks unter der Bodenplatte reparieren: Sobald das Leck gefunden ist, kannst du den Beton rund um die undichte Stelle öffnen, das beschädigte Rohr reparieren und den Beton wieder verschließen. Diese Methode eignet sich am besten für kleine, örtlich begrenzte Lecks.
• Leitung umverlegen: Als vorbeugende Maßnahme kannst du neue Rohre durch Wände oder Decken verlegen und so die beschädigte Leitung umgehen. Damit lassen sich künftige Lecks unter der Bodenplatte vermeiden.
• Rohre erneuern: Du kannst auch größere Rohrabschnitte oder sogar die gesamte Wasserinstallation des Gebäudes ersetzen, insbesondere wenn die Rohre alt sind oder mehrere Lecks vorliegen.
• Abschlusskontrollen und Wartung: Prüfe das System auf Druck, stelle beschädigte Oberflächen sowie betroffene Bereiche der Heizungs-, Lüftungs- und Klimatechnik und der Elektroinstallation wieder her und führe regelmäßige Wartungskontrollen durch.

Zu den einfachen Wartungskontrollen, die jeder durchführen kann, gehören das Beobachten des Wasserzählers, das Lauschen auf fließendes Wasser bei zugedrehten Wasserhähnen und das Prüfen auf feuchte oder ungewöhnlich warme Stellen auf dem Fußboden.

Diese Schritte können zwar frühe Warnzeichen aufdecken, doch für verborgene Lecks ist oft Fachwissen erforderlich. Mit intelligenter Leckortungstechnik können Fachleute Lecks präziser und mit weniger Eingriffen lokalisieren. So lassen sich Schäden verhindern und hohe Wasserrechnungen vermeiden.

Herkömmliche Werkzeuge zur Leckortung#

Professionelle Klempner nutzen eine Kombination aus Werkzeugen und Lecksuchgeräten, um Lecks unter Bodenplatten zu finden, ohne Fußböden aufzureißen. Infrarotkameras und Wärmebildtechnik helfen beispielsweise dabei, Temperaturänderungen durch austretendes heißes Wasser zu erkennen, während akustische Detektoren das Geräusch von Lecks tief unter dem Beton erfassen.

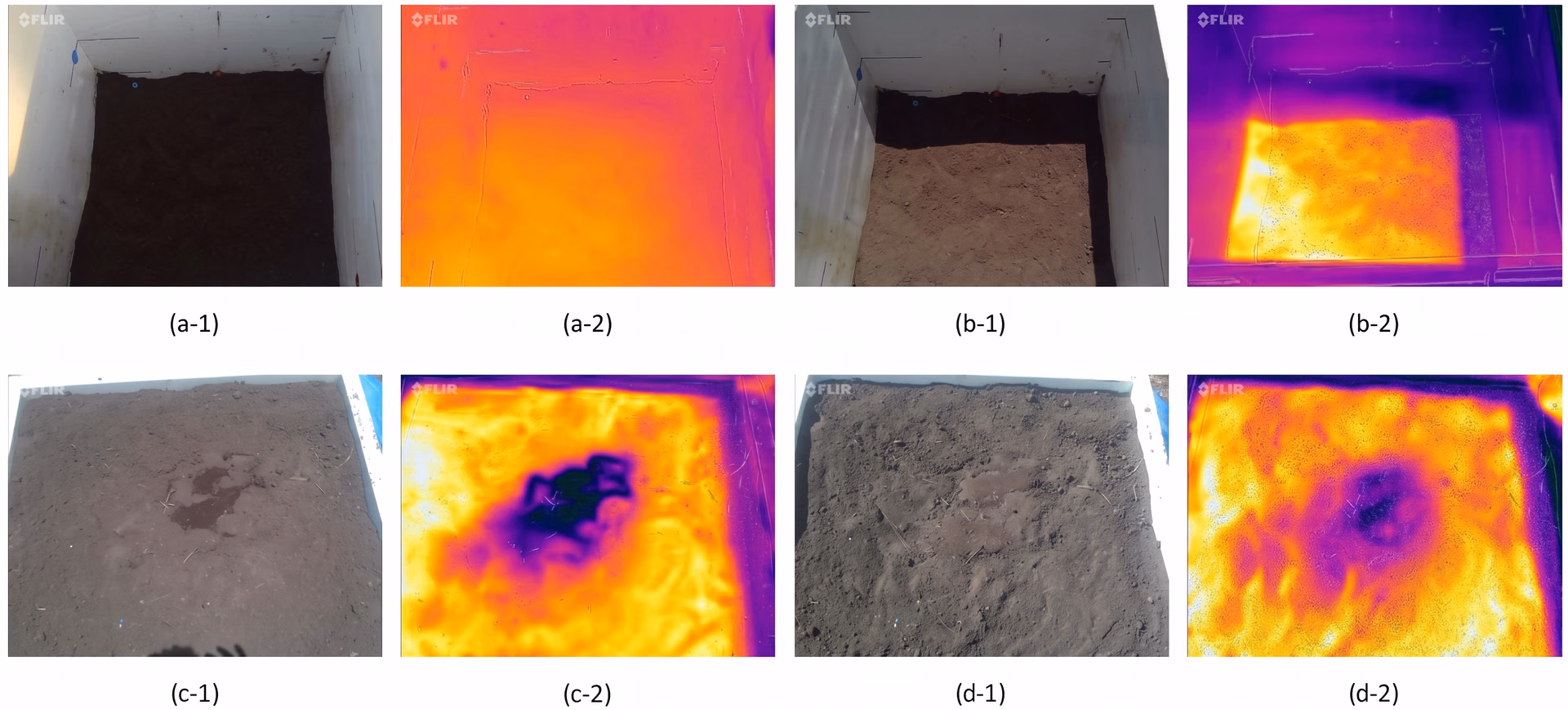

Abb. 3. Durch die Analyse von Wärmebildern lassen sich durch Lecks verursachte kalte und warme Stellen erkennen. (Quelle)

Mit einer Druckprüfung lässt sich feststellen, ob das Leitungssystem Druck verliert, und Feuchtigkeitsmessgeräte helfen dabei, feuchte Stellen nahe der Oberfläche aufzuspüren. Mit diesen Werkzeugen können Klempner undichte Rohre, gelöste Verbindungen oder Schäden an Abwasserleitungen präzise lokalisieren und unnötiges Rätselraten oder Eingriffe vermeiden.

Diese Werkzeuge sind jedoch nicht perfekt. Wärmebildtechnik kann beispielsweise kleine oder langsam auftretende Lecks übersehen, insbesondere wenn die Temperaturunterschiede gering sind.

Letztlich hängt eine präzise Erkennung weiterhin von den Fähigkeiten und der Erfahrung der Fachkraft ab. Deshalb kommen bei Inspektionen zunehmend neuere Technologien wie KI und Computer Vision zum Einsatz. Sie helfen dabei, geringe Feuchtigkeit, Temperaturänderungen oder Oberflächenmerkmale zu erkennen, die herkömmliche Werkzeuge übersehen können.

Die Rolle von Computer Vision bei der Erkennung von Lecks unter Bodenplatten#

Als Nächstes sehen wir uns an, wie Computer Vision die Erkennung von Lecks unter Bodenplatten neu gestaltet.

Computer-Vision-Systeme nutzen Modelle für visuelle KI wie Ultralytics YOLO11 oder das neuere Ultralytics YOLO26. Diese Modelle unterstützen verschiedene Computer-Vision-Aufgaben, mit denen sich visuelle Daten analysieren, Muster schnell erkennen und mögliche Probleme bei Inspektionen melden lassen.

Datensätze mit echten Inspektionsfotos, Wärmebildern und annotierten Beispielen für leckspezifische Anzeichen sind entscheidend, um ein Modell zu trainieren, das unter realen Bedingungen zuverlässig subtile Hinweise erkennt. Nach dem Training kann das Modell die erlernten Muster mithilfe grundlegender Bildverarbeitungsaufgaben anwenden, um genau zu bestimmen, wonach und an welcher Stelle gesucht werden muss.

Sie können beispielsweise Objekte wie Wasserrohre erkennen, Bereiche segmentieren – etwa Risse oder Schäden an Rohren – und präzise Begrenzungen erstellen, die Pose und Ausrichtung von Objekten schätzen, Objekte über mehrere Einzelbilder hinweg verfolgen sowie orientierte Begrenzungsrahmen (OBB) verwenden, um gedrehte oder schräg ausgerichtete Objekte genau zu lokalisieren.

Techniker können außerdem Computer-Vision-Modelle zur Analyse von Wärmebildern nutzen. Die Modelle heben automatisch ungewöhnliche Temperaturmuster hervor und ordnen sie bestimmten Bereichen zu, die genauer untersucht werden sollten. Über die Erkennung hinaus können diese Ergebnisse dazu beitragen, Bewertungen zu vereinheitlichen, Bereiche mit hohem Risiko zu priorisieren und klare visuelle Dokumentationen für Berichte und Folgeinspektionen zu erstellen.

Anzeichen für Lecks unter Bodenplatten mit Ultralytics-YOLO-Modellen erkennen#

Ultralytics-YOLO-Modelle sind sofort als vortrainierte Modelle verfügbar. Das bedeutet, dass sie bereits mit beliebten Datensätzen wie dem COCO-Datensatz trainiert wurden. Du kannst sie daher zur Erkennung allgemeiner Objekte wie Menschen, Autos und Alltagsgegenstände einsetzen.

Um jedoch Inspektionen wie die Erkennung von Lecks in Bodenplatten zu unterstützen, kannst du das Modell mit relevanteren Daten feinabstimmen, etwa mit Wärmebildern, Fotos von Böden und Fundamenten sowie annotierten Beispielen von Feuchtigkeitsflecken, Rissen und anderen leckspezifischen Anzeichen. So lernt das Modell die subtilen Muster, die bei realen Inspektionen wichtig sind, statt nur häufig vorkommende Objekte zu erkennen. Öffentliche Datensätze wie Crack-Seg, der etwa 4.000 annotierte Rissbilder umfasst, eignen sich gut als Ausgangspunkt.

Ein interessantes Beispiel ist der Einsatz von Ultralytics YOLO11 zur Erkennung und Segmentierung von Rissen in Beton. Untersuchungen haben gezeigt, dass ein auf YOLO11 basierender Ansatz Risse in Echtzeit erkennen kann, indem er feine Oberflächenmuster erlernt und sich auf die aussagekräftigsten Bildbereiche konzentriert.

Da Lecks unter Bodenplatten häufig sichtbare Schäden wie Risse, Verfärbungen oder Oberflächenverschleiß verursachen, kann eine auf Risse ausgerichtete Erkennung als Frühwarnsignal dienen, noch bevor die Leckquelle bestätigt ist.

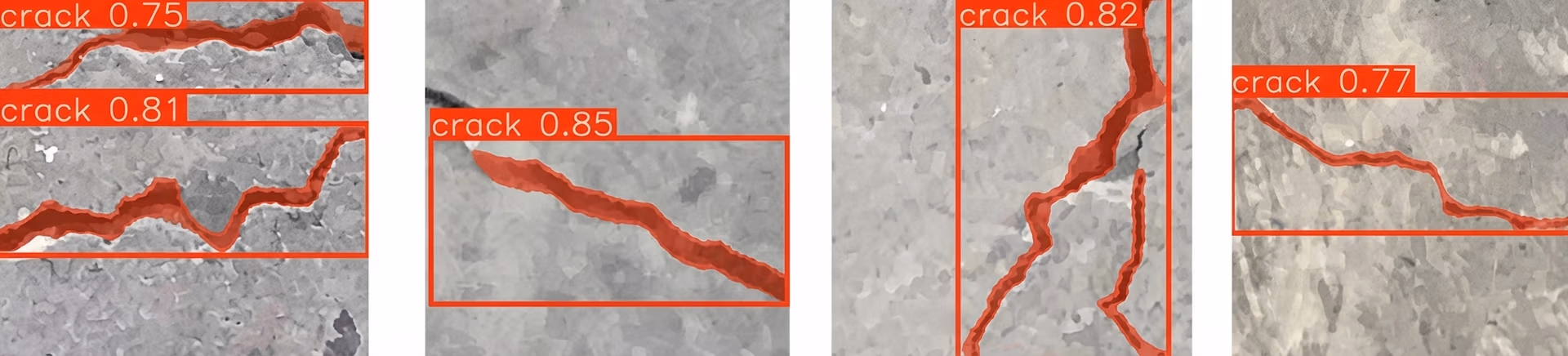

Abb. 4. Risse mit Ultralytics YOLO11 erkennen (Quelle)

Die wichtigsten Erkenntnisse#

Lecks in Bodenplatten sind schwer zu erkennen und können erhebliche Schäden verursachen, wenn sie unentdeckt bleiben. Durch die Kombination herkömmlicher Methoden der Rohrinstallation mit Computer-Vision-Modellen wie Ultralytics YOLO können Fachleute Anzeichen für Lecks früher erkennen und Problemstellen schneller eingrenzen. So lassen sich unnötige Abrissarbeiten vermeiden und Reparaturkosten senken.
